Erdwärmesonden
Präzisionsbohrungen bis 500 m. Auch im urbanen Umfeld und bei komplexer Geologie.
Erdwärme · Seit den 1980ern
Erdwärme aus Schweizer Boden.
Seit den 1980er-Jahren bohren wir Erdwärmesonden - lange bevor Nachhaltigkeit ein Marketingwort wurde. Heute gehören wir zu den erfahrensten Pionieren der Schweiz und liefern alles aus einer Hand: von der Bohrung bis zum Anschluss.
- Heizen & Kühlen
- Krisensicher
- Wetter-unabhängig
- Platzsparend
- Konstante Leistung
Verbindungsleitungen
Komplettes Anschlusssystem - von der Sonde bis zum Verteiler-Sammler. Ein Ansprechpartner für das gesamte Gewerk.
Management Summary
Erdwärme deckt heute rund 5 % des Schweizer Heizbedarfs — mit gewaltigem Wachstumspotenzial. Eine Sonde hält bis zu 80 Jahre, eine Anlage amortisiert sich (vor Förderung) nach rund 19 Jahren, und Bund & Kantone fördern den Heizungsersatz aktiv.
Alle Zahlen, Quellen und FAQ →Heizen & Kühlen
Im Sommer kühlen —
fast zum Nulltarif.
Die Sommer werden heisser — und dieselbe Sonde, die im Winter heizt, kühlt im Sommer. Etwas, das Öl- und Gasheizungen gar nicht können. Was heute ein Bonus ist, wird mit jedem Hitzesommer selbstverständlicher.
Passive Kühlung ≈ gratis
Beim Free Cooling läuft nur die Umwälzpumpe (~100 W) — kein Verdichter. Die Sole holt die Kühle direkt aus dem Erdreich. Komfort als Nebenprodukt der Bohrung.
Regeneriert den Boden
Die Sommerwärme, die ins Erdreich abgegeben wird, lädt die Sonde für den Winter wieder auf — das stabilisiert die Effizienz und verlängert die Lebensdauer.
Kein Aussengerät, kein Lärm
Anders als eine Klimaanlage braucht Geocooling kein Aussengerät — nichts, das brummt, nichts, das die Nachbarschaft stört.
Verfahren
Wie aus Erde Wärme wird.
Eine Erdwärmesonde ist mehr als ein Loch im Boden. Sechs Schritte, präzise ausgeführt - und das Gebäude heizt sich für die nächsten Jahrzehnte aus der Tiefe.
-
01
Geologische Beurteilung
- Auswertung der kantonalen Eignungskarten
- Prüfung auf Gewässerschutz und Bewilligungsfähigkeit
- Sondentiefe nach Auslegung des Fachplaners, abgestimmt auf den Baugrund
-
02
Einrichtung Baustelle
- Anfahrt mit eigenem Schwerlast-Transport
- Aufstellen der Bohranlage
- Auch bei engsten Platzverhältnissen — unsere kompakten Anlagen passen durch jede Zufahrt
-
03
Bohrung
- Direktes Spülbohrverfahren mit Luft-Wasser-Rotary, oder
- Rotary-Bohrung mit Bentonitspülung
- Verfahren je nach hydrogeologischen Anforderungen
-
04
Einbau der Sonde
- Erdwärmesonde mit Gewichtsfuss ins Bohrloch eingelassen
- Direkter Anschluss an Verfüllung
- Druckprüfung nach dem Einbau · protokolliert
-
05
Hinterfüllung
- Verpressung von unten nach oben
- Zertifizierte Wärmeleit-Mischung
- Dauerhafter thermischer Kontakt nach SIA 384/6
-
06
Anschluss & Übergabe
- Horizontale Verbindungsleitungen zum Verteiler-Sammler
- Optional: Thermische Response-Prüfung
- Dokumentation und Übergabe an den Heizungsplaner
Wie lange dauert eine EWS?
- Geologie & Planung1–2 Wochen
- Bewilligung2–4 Wochen
- Baustellen-Einrichtung1 Tag
- Bohrung pro Sonde1–3 Tage
- Sonde & Verfüllung1 Tag
- Anschluss & Übergabe2–5 Tage
Die Bohrung selbst dauert Tage — die Bewilligung dominiert den Zeitplan. Total ab Baugesuch bis zur fertigen Anlage: 2–4 Monate (kantonal variierend, ohne vorgelagerte Planung und Vorabklärung).
Projektstrukturplan
Erdwärmesonden-Anlage
Vorabklärung
GeoWP-Karten prüfen
Schutzzonen & Gewässerschutz
Heizlastermittlung
Planung & Dimensionierung
SIA 384/6 Berechnung
Sondenfeld-Layout
Material- und Verfahrenswahl
Festpreis-Angebot
Bewilligung
Bohranzeige / Baugesuch
Kantonales Dossier
Einreichen & Begleitung
Baustellen-Einrichtung
Anfahrt Schwerlast
Aufstellen Bohranlage
Sicherheits-Setup
Bohrung
Spülbohrung / Rotary
Bohrlochprotokoll
Vermessung & Doku
Sonde & Verfüllung
Sondeneinbau mit Gewichtsfuss
Verpressung Bentonit
Druckprüfung vor & nach
Anschluss & Übergabe
Horizontalleitung Verteiler
Response-Test (optional)
Übergabe Heizungsplaner
SIA-konforme Doku
Lebenszyklus
Planung
Bewilligung
Bohren
Anschluss
Betrieb · bis 80 Jahre
Genehmigung
Anzeige · Baugesuch · Bewilligung
Ausführung gemäss Auflagen
Kosten
Kostenschätzung
Festpreis-Angebot
Bauabrechnung
Garantieleistung
Risiko
Geologie-Check · GeoWP
Bauleistungs- & Druckprüfung
SIA-Gewährleistung
Projektmanagement
Koordination · Führung · Organisation · Kontrolle · Zeitplanung · Dokumentation — ein Ansprechpartner über alle Phasen
Strukturplan für ein typisches Erdwärmesonden-Projekt der Broder AG. Schematisch — konkrete Phasendauern abhängig von Projektgrösse, Geologie und kantonalem Bewilligungsprozess.

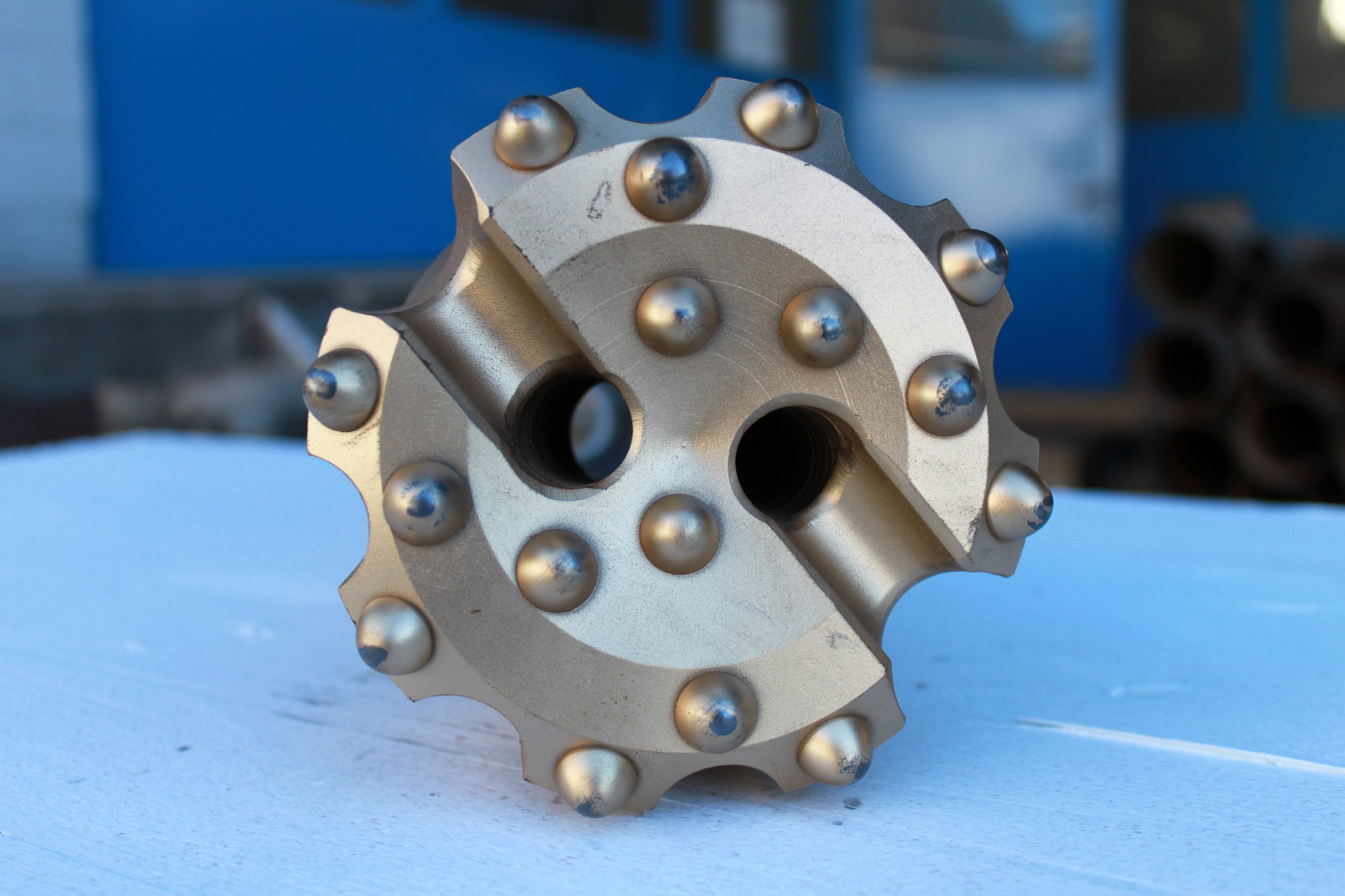

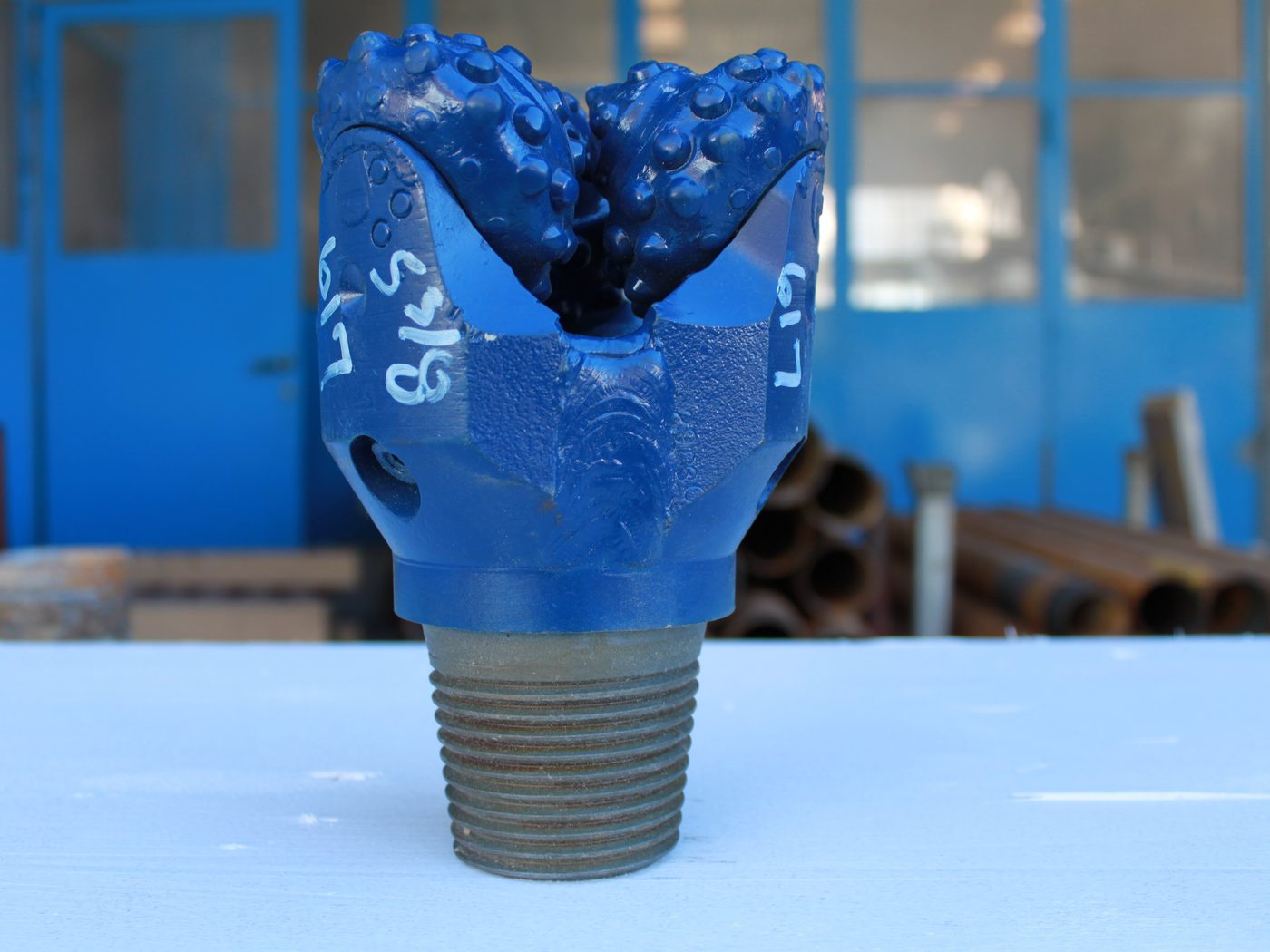

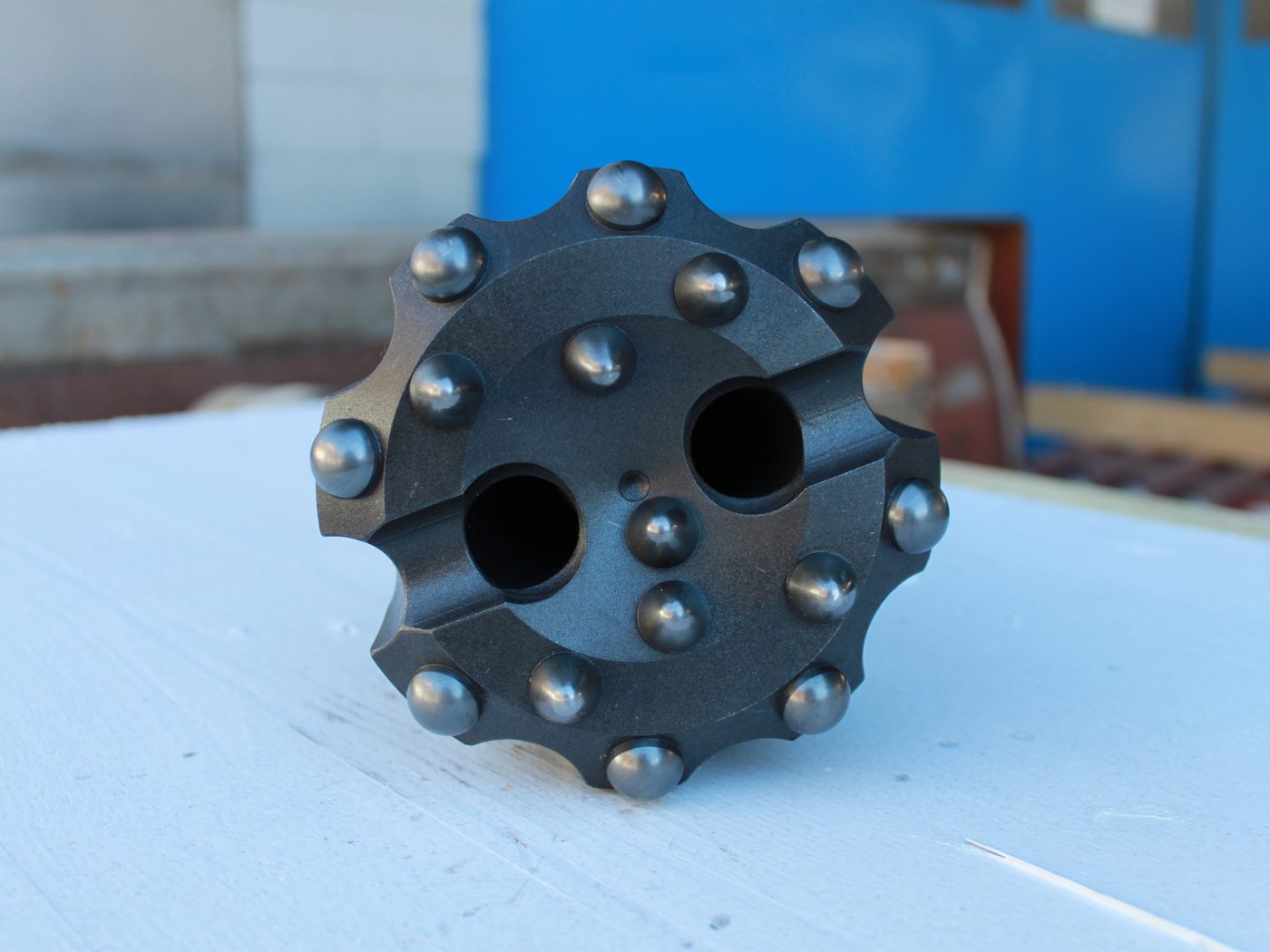

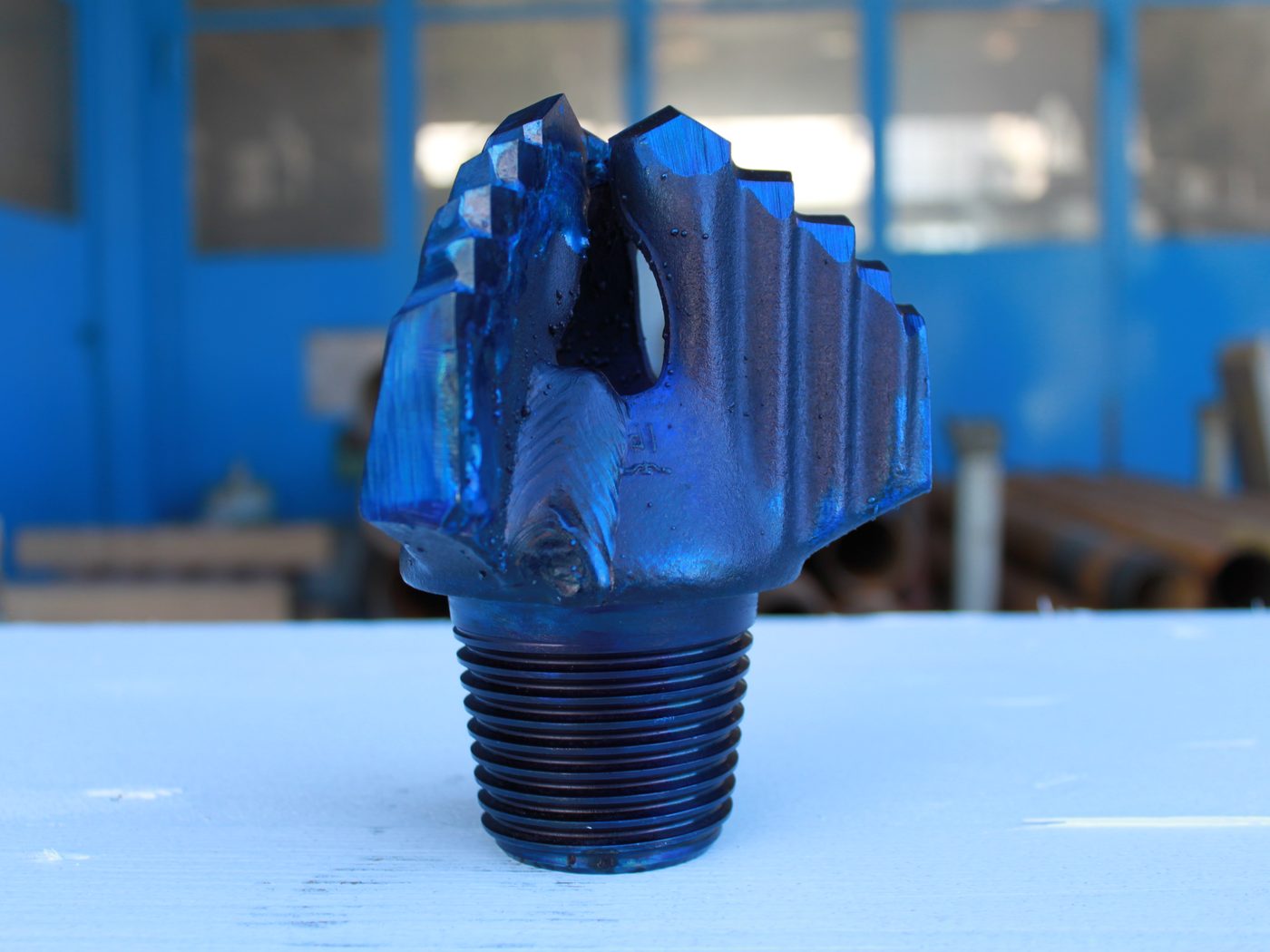

Je nach Schicht wechselt das Werkzeug — drei Meissel aus unserer Werkstatt:
Technische Standards
- Sondentyp
- Doppel-U-Sonde · 2 Kreisläufe pro Bohrloch · zertifizierte DACH-Hersteller (Jansen, HakaGerodur, algeo u. a.)
- Sondenmaterial
- PE 100 RC · vernetzt · diffusionsdicht · Lebensdauer ≥ 50 Jahre (SIA 384/6), bis 100 Jahre Material
- Druckklasse
- von PN 16 / SDR 11 bis PN 50
- Sondendurchmesser
- Ø 32 / 40 mm · Wandstärke 2.9 / 3.7 mm
- Bohrtiefe
- 50 – 500 m · projektabhängig · SIA-konform
- Entzugsleistung
- Faustwert 32 W/m (15–45 W/m)
- Verfüllung
- Bentonit-Zement nach SIA 384/6 F.3 · Wärmeleitfähigkeit 0.8 – 2.0 W/(m·K)
- Permeabilität
- k ≤ 1 × 10⁻⁷ m/s (Bohrloch · Verfüllung · Rohr)
- Wärmeträger
- Wasser oder Sole (Wasser-Glykol 20 – 30 %)
- Verbindungsleitungen
- PE 100 RC · Ø 32–63 mm je nach Anlage · horizontal zum Verteiler-Sammler · druckgeprüft
- Norm
- SIA 384/6 (2021) · kantonale Vorgaben · FWS-Konformität
- Druckprüfung
- nach Sondeneinbau · protokolliert · Übergabedokumentation

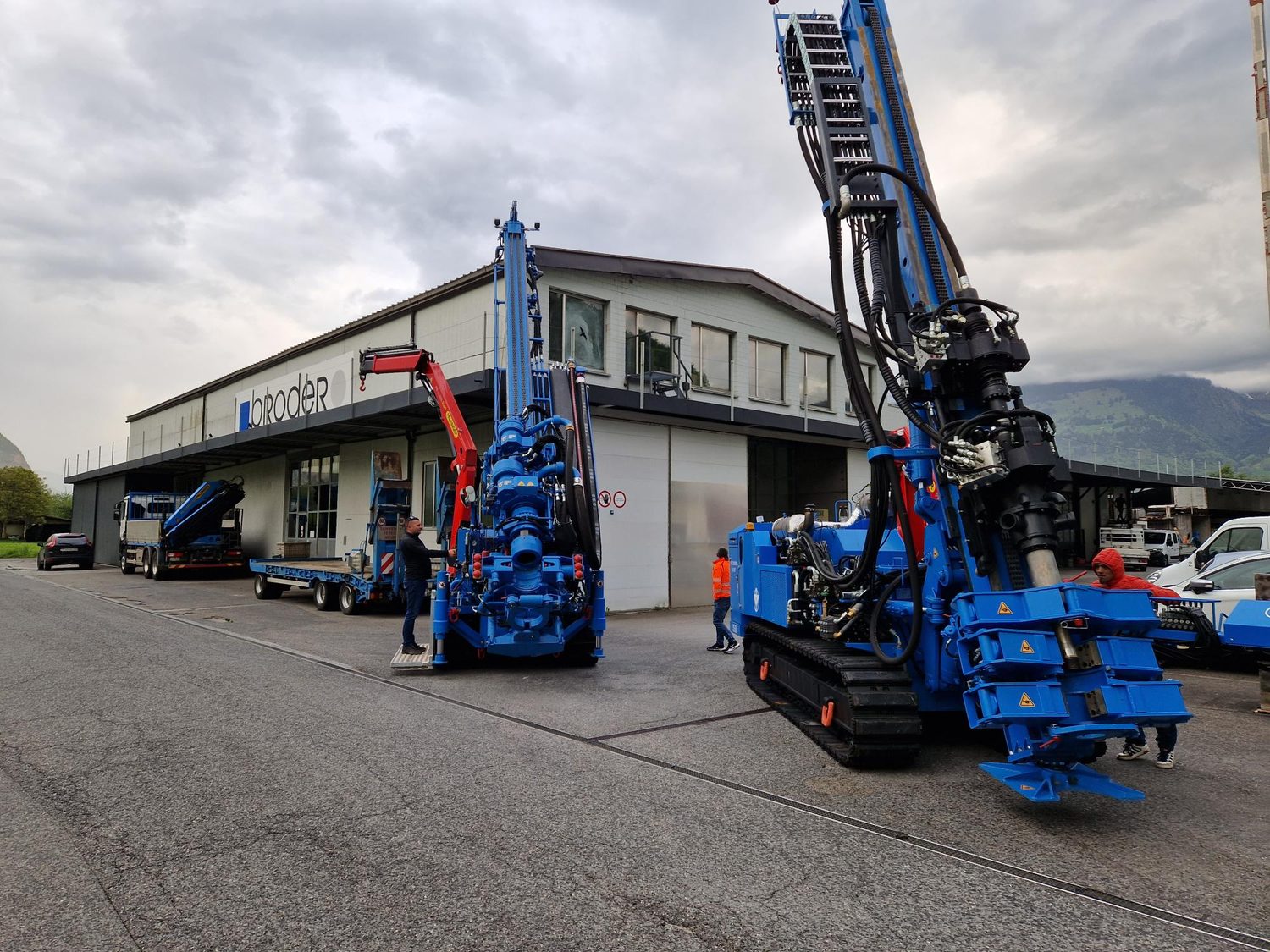

Maschinenpark · Bohrgeräte & Fuhrpark
Unsere Flotte.
Aus Sargans.
Bohranlagen etablierter Hersteller aus Deutschland und Italien - dazu vier Eigenkonstruktionen aus der Werkstatt in Sargans. Diese Eigenbau-Kompetenz auf Aebi- und Unimog-Basis ist unser zentrales Differenzierungsmerkmal.
Nordmeyer Technologies · Salzgitter, DE
Seit über 90 Jahren führend im Bau von Bohrgeräten für Geothermie, Brunnenbau und Geotechnik. Mehrere Maschinen in unserer Flotte - vom kompakten Raupenbohrgerät bis zum vollhydraulischen Universal-System.

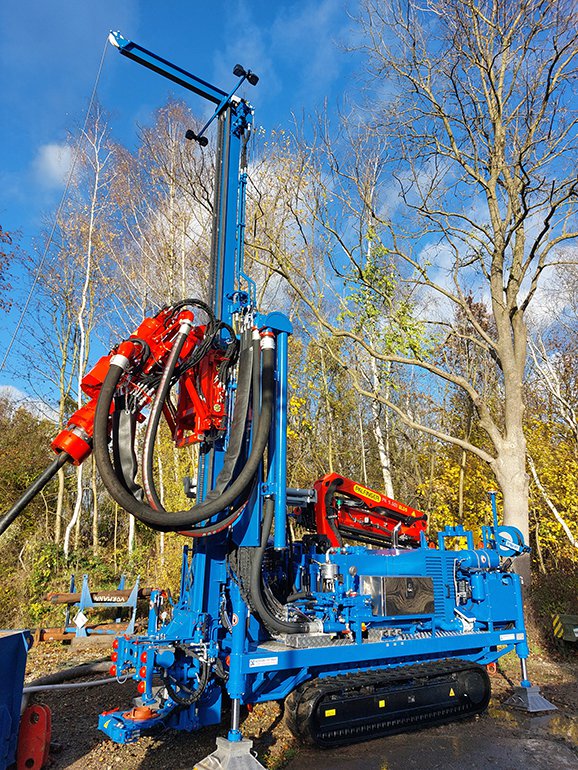

Nordmeyer GeoVario 10
Kompaktes Drehbohrgerät auf Raupenfahrwerk. Genau das richtige Gerät für beengte Platzverhältnisse — EFH, Nachverdichtungsbohrungen, Innenhöfe.
- Typ
- Drehbohrgerät (Trockendreh + Spül)
- Fahrwerk
- Raupe · selbstfahrend
- Einsatzgewicht
- ca. 13 t
- Transportmasse
- 6.0 × 2.10 m (L × B)

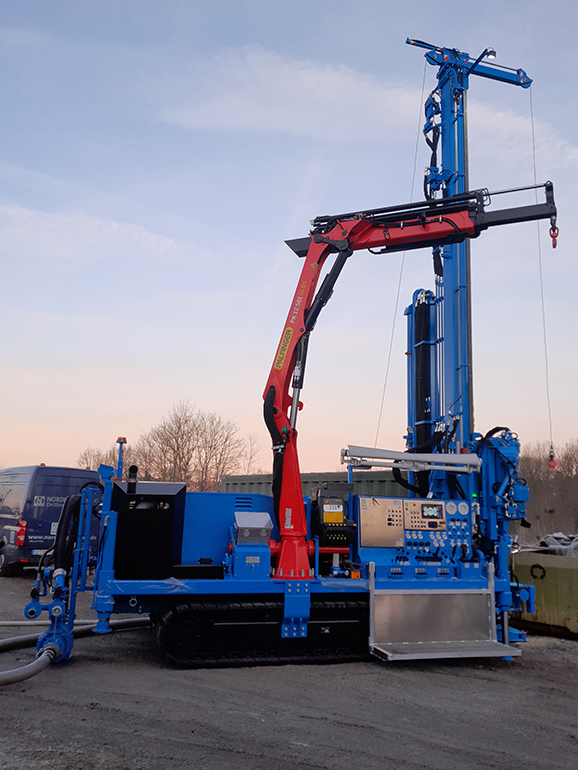

Nordmeyer GeoVario 18
Leistungsstärkere Variante mit Zentrifugalpumpe — für tiefe Sonden und schwierige geologische Verhältnisse. Container- und Liftsystem ab Werk.
- Typ
- Drehbohrgerät mit Zentrifugalpumpe
- Fahrwerk
- Raupe · Container + Liftsystem
- Motorleistung
- 168 / 205 kW
- Drehmoment
- 36 kNm
- Rückzugkraft
- 140 / 180 kN
- Einsatzgewicht
- 19 – 21 t (GeoV 1 / GeoV 2)
- Transportmasse
- 9.61 × 2.50 × 3.20 m (L × B × H)
Nordmeyer DSB 2/10
Vollhydraulisches Universalgerät. Seit 1973 mit weltweit patentiertem runden Bohrmast und integriertem hydraulischem Vorschub. Das Arbeitspferd für Sondertiefbau.
- Typ
- Vollhydraulisches Drehbohrgerät (DSB)
- Bohrmast
- 9'200 mm · hydraul. Hub 6'800 mm · runder Mast (Nordmeyer-Patent)
- Hakenlast
- max. 120 kN
- Vorschub
- Zug 10'000 daN · Druck max. 3'500 daN
- Drehkopf KSP-7.10
- Drehmoment 105 / 650 / 230 daNm · 0–85 / 0–120 / 0–320 U/min
NCB International · Torre di Mosto, IT
Italienische Spezialisten für Mikropfahl-, Anker- und Fundamentbohrungen - Nachfolgerin der traditionsreichen Firma Brunello. Mehrere Maschinen in unserer Flotte, alle auf Raupen mit doppeltem Drehkopfsystem.

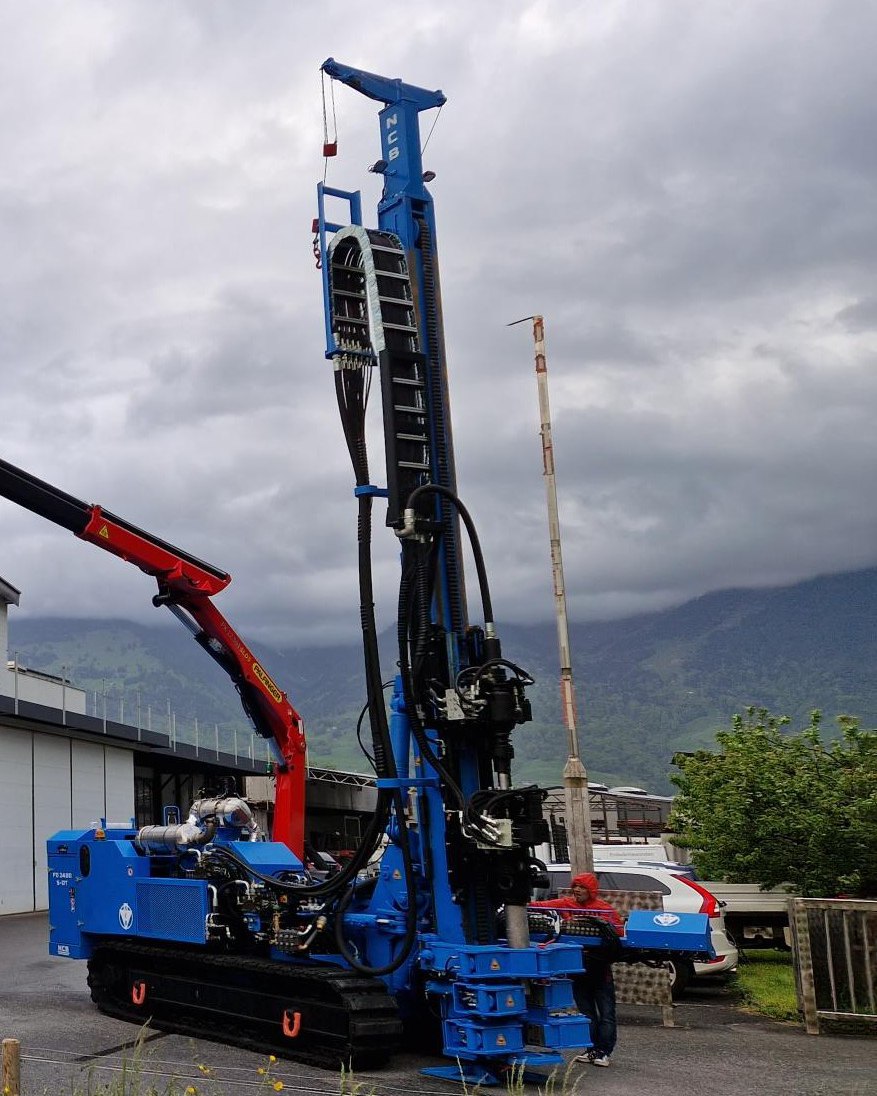

NCB FD 2400 S-DT
Raupen-montiertes Hydraulik-Bohrgerät der oberen Leistungsklasse. Doppeltes Drehkopfsystem (S-DT) — höchste Vortriebsleistung unserer Flotte. Zwei baugleiche Geräte in Sargans stationiert.
- Typ
- Hydraulik-Bohranlage auf Raupe (FD-Serie)
- Motorleistung
- Diesel · ≥ 190 kW (DEUTZ-Klasse)
- Drehkopfsystem
- Doppel-Drehkopf (S-DT) · synchron oder gegenläufig
- Pull-Down (Druck)
- typ. 24'000 kgf
- Pull-Up (Zug)
- typ. 24'000 kgf
- Hilfskran
- integriert · zum Rohrhandling

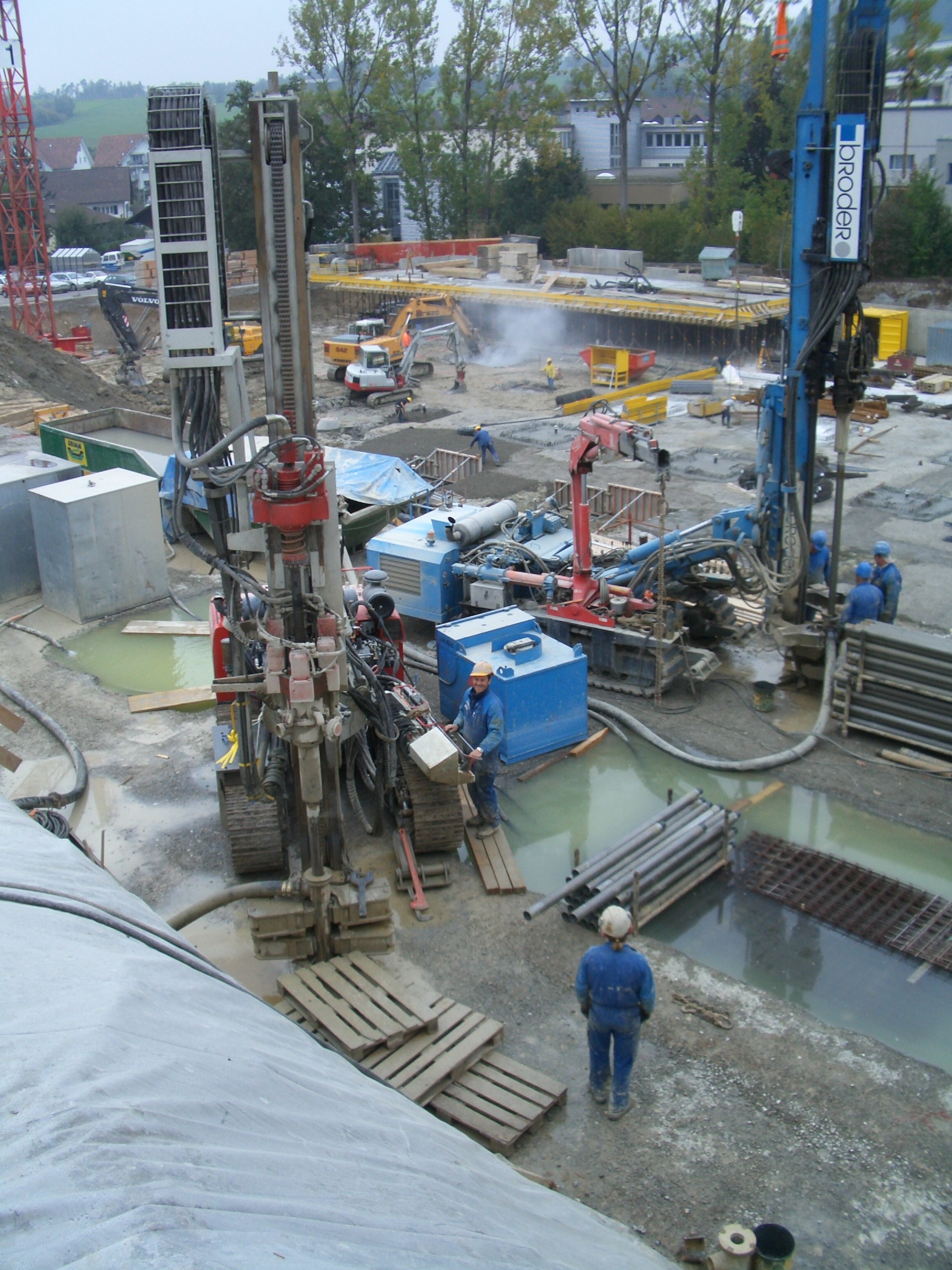

NCB FD 1800 HD-DT

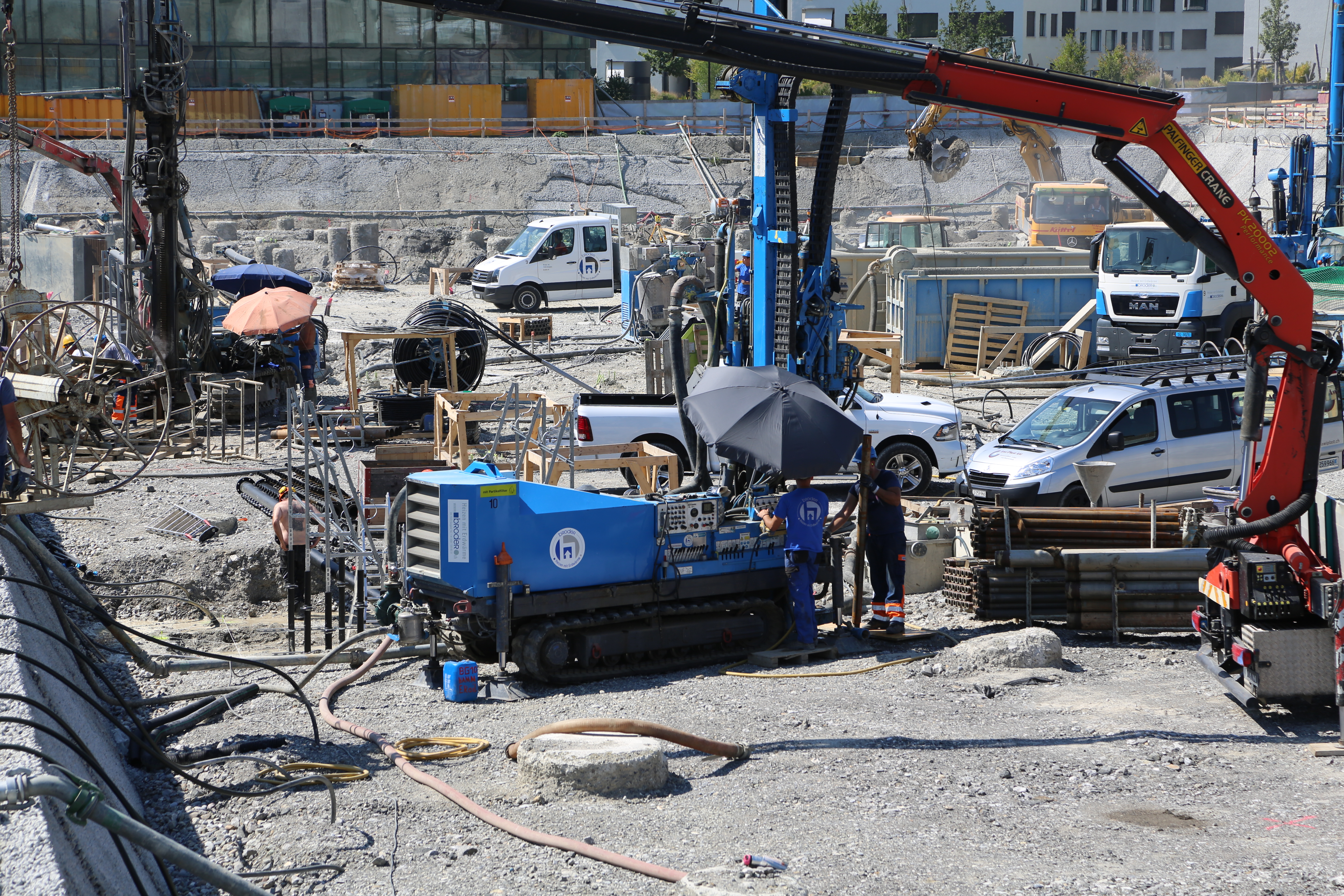

Raupen-montiertes Geothermie-Bohrgerät mit integriertem Hydraulik-Aggregat. Kompakt, präzise, für begrenzten Platz.
- Motor
- DEUTZ TCD 2013 L6 2V · 190 kW bei 2'300 U/min
- Gesamtgewicht
- ca. 20 t
- Bohrmast
- 8'000 mm · Vorschub 4'300 mm
- Drehkopf T3-2000
- 2'045 kgm · 0–113 U/min
- Pull-Down (Druck / Zug)
- 13'000 / 20'000 kgf
- Rohrdurchmesser max.
- Ø 350 mm · Hilfskran Fassi F.80
Eigenentwicklungen · Werkstatt Sargans
Vier Bohrgeräte komplett in Sargans entwickelt - auf Basis von Aebi- und Unimog-Trägerfahrzeugen. Unsere Inhouse-Kompetenz ist Alleinstellungsmerkmal und Kern des Geschäftsfelds Maschinenbau und Engineering.

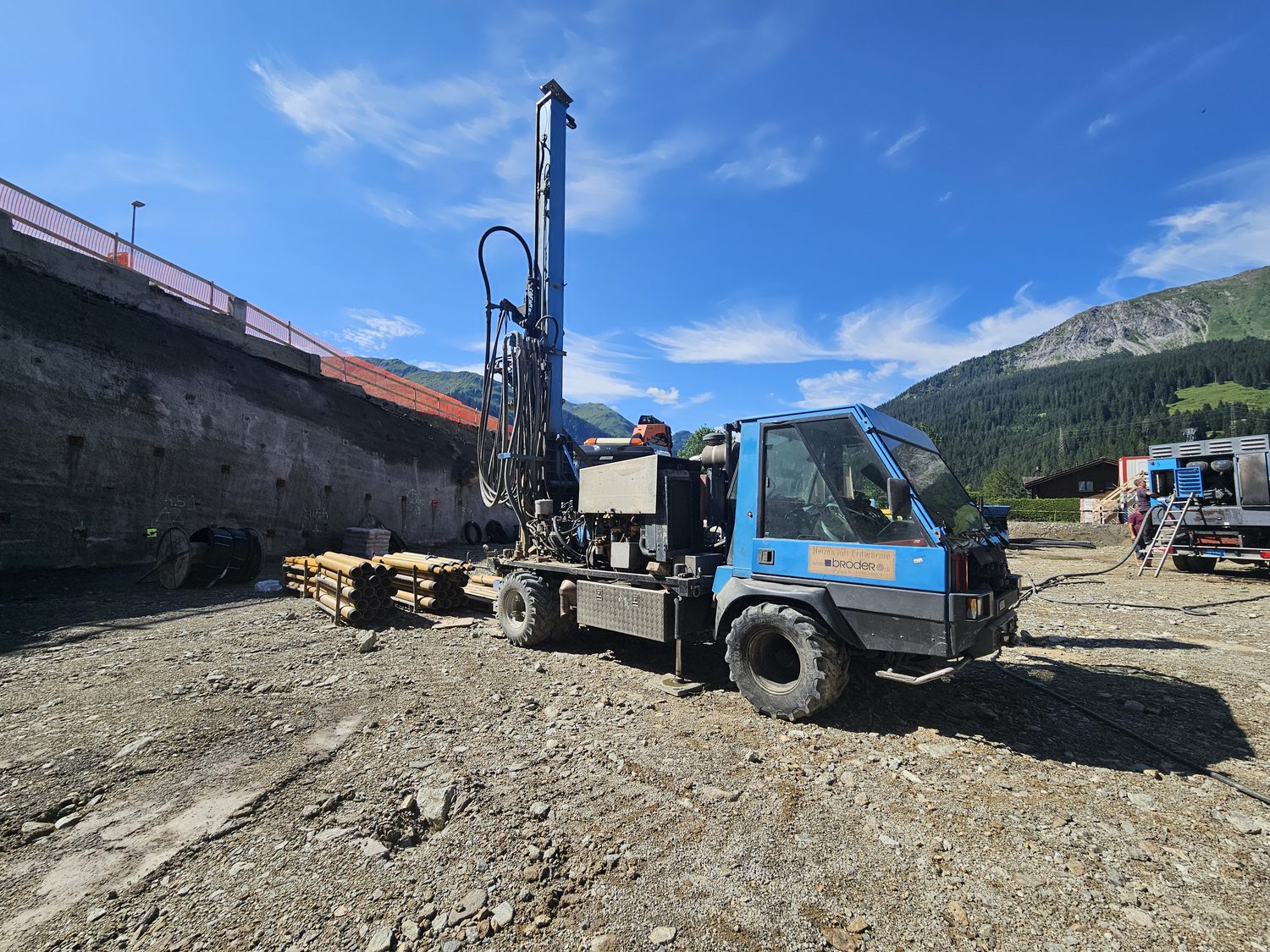

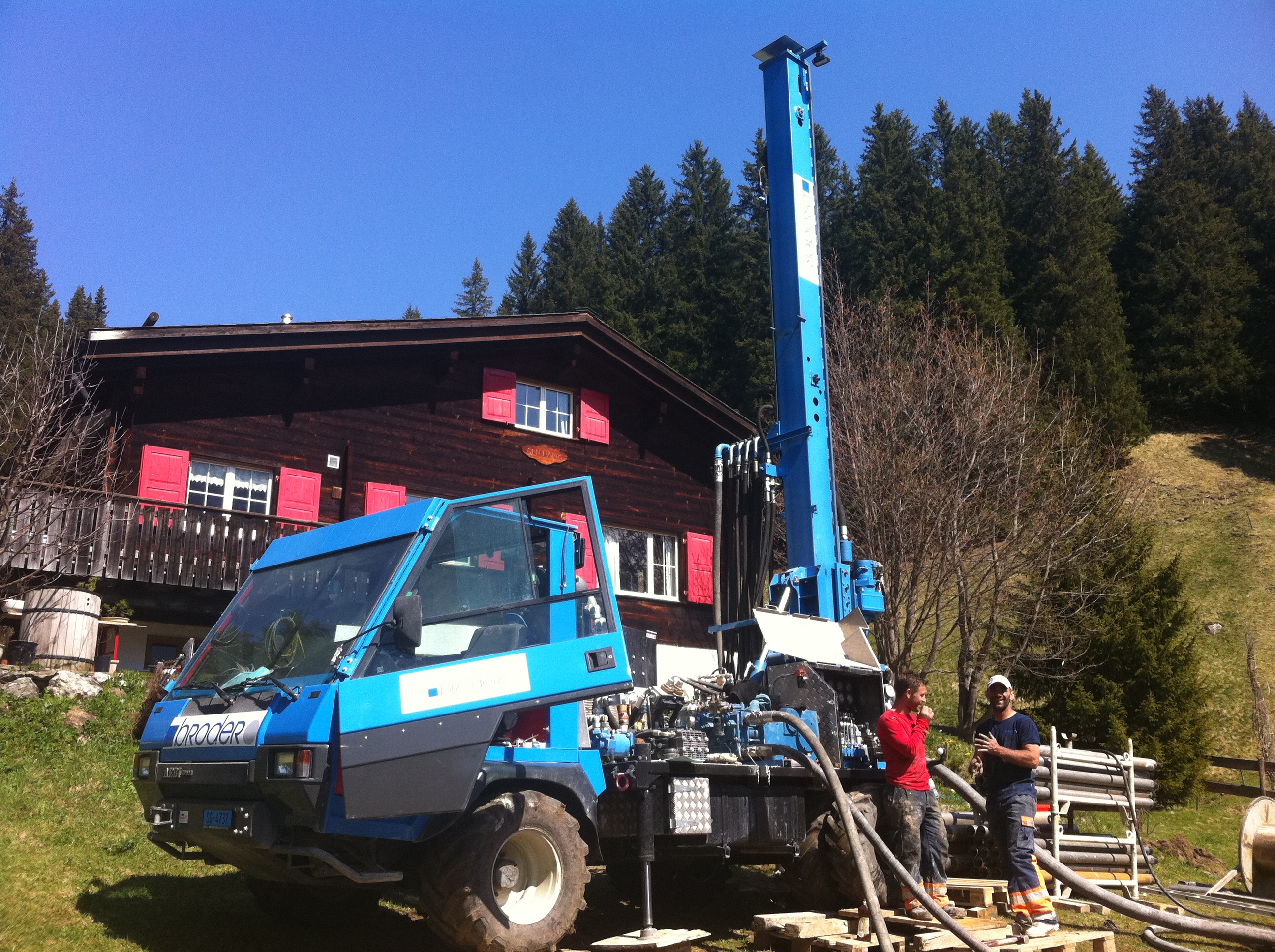

Aebi TP 98E
Hangtauglicher Transporter mit aufgebautem Bohrmast - für steile Lagen und sensible Gelände.
- Trägerfahrzeug
- Aebi TP 98E
- Ausführung
- Eigenbau Broder AG
- Spezialität
- Hanglagen · Berggebiete

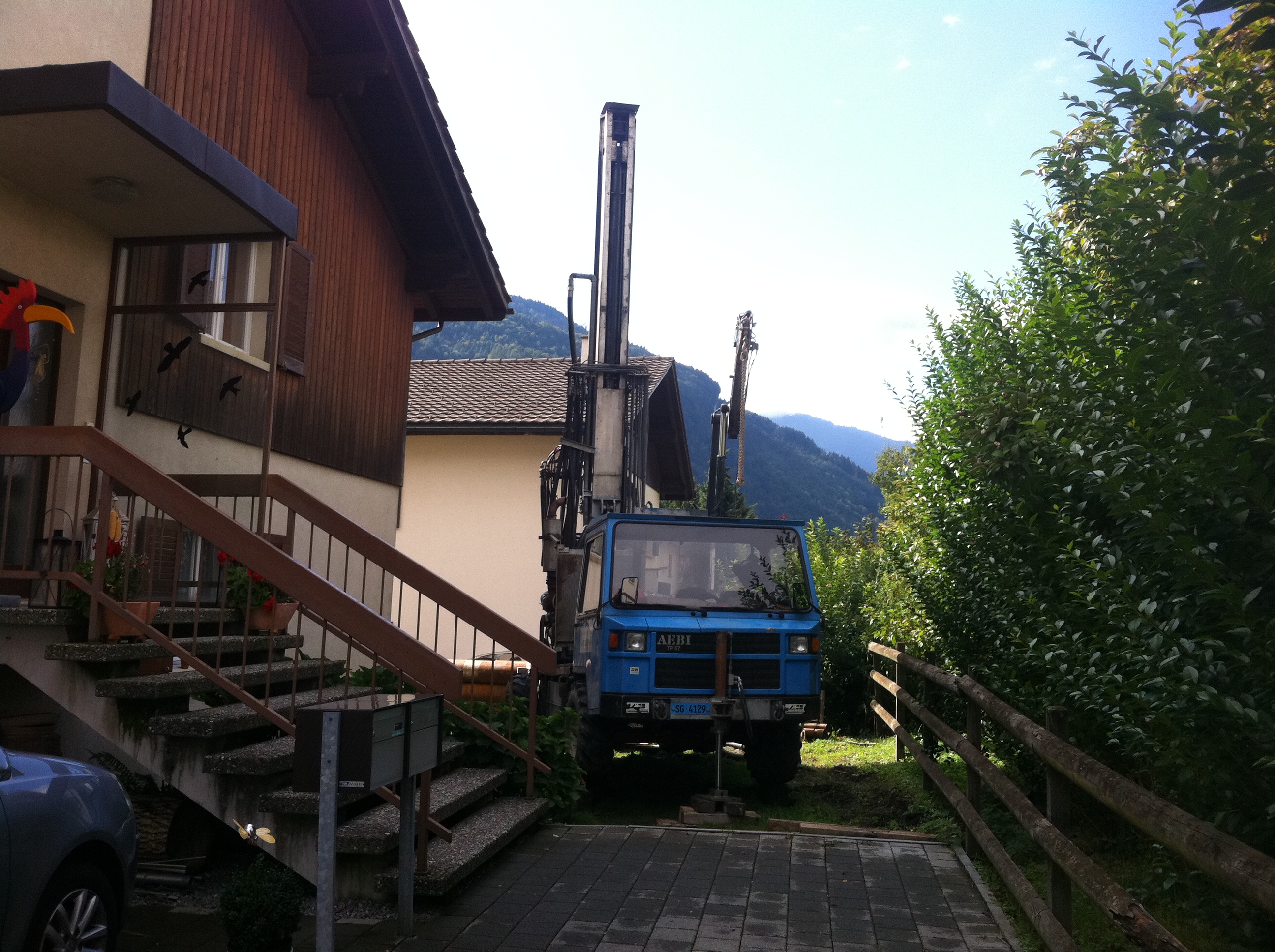

Aebi TP 67
Kompakte Schwester-Maschine - geringerer Fussabdruck, gleiche Wendigkeit im schwierigen Terrain.
- Trägerfahrzeug
- Aebi TP 67
- Ausführung
- Eigenbau Broder AG
- Spezialität
- Enge Zufahrten · EFH · Hang

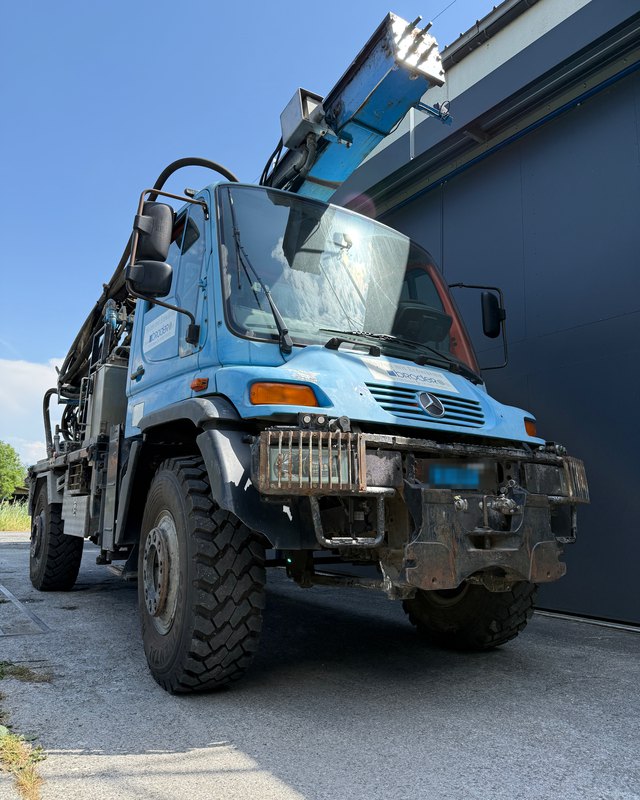

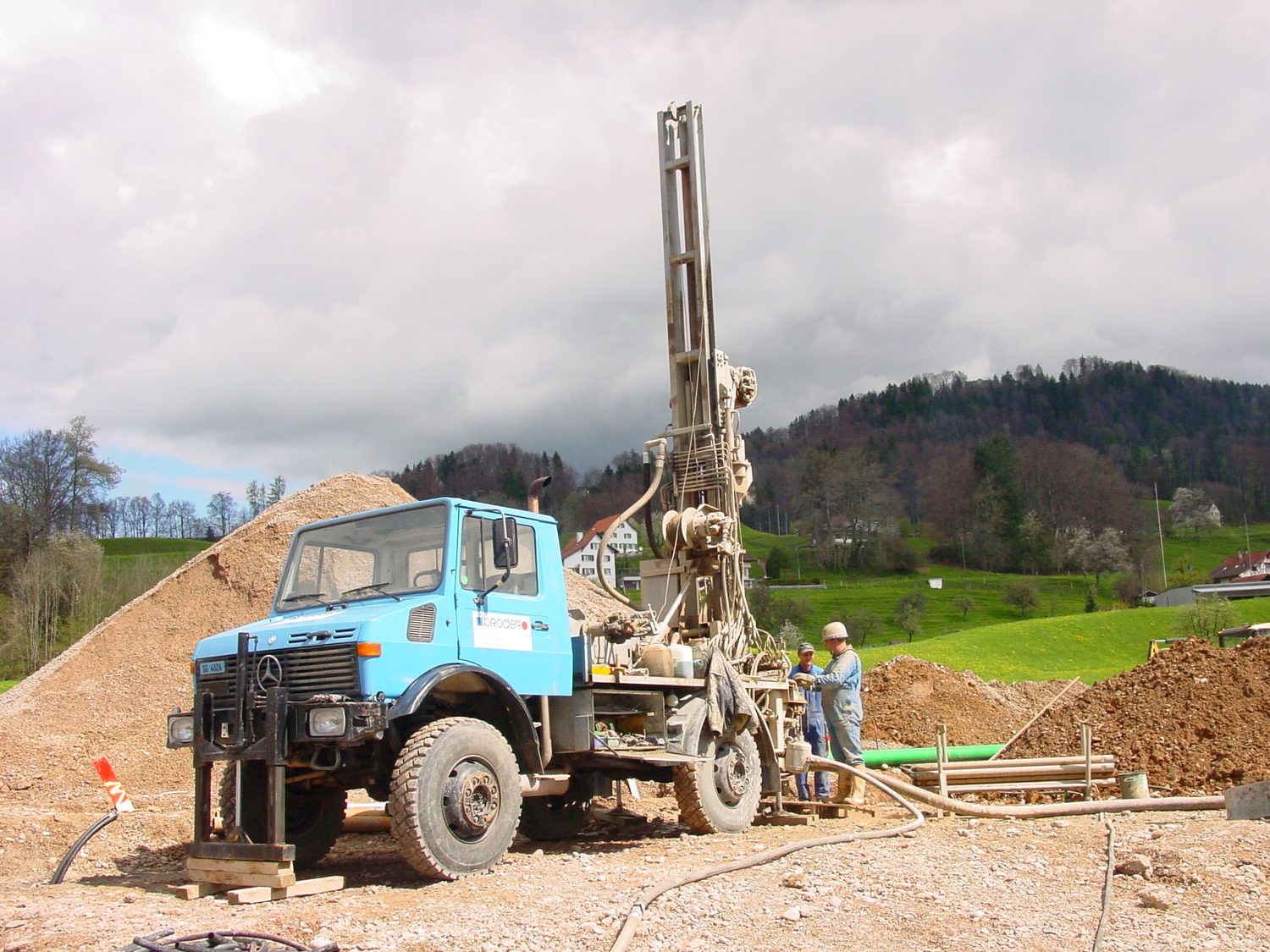

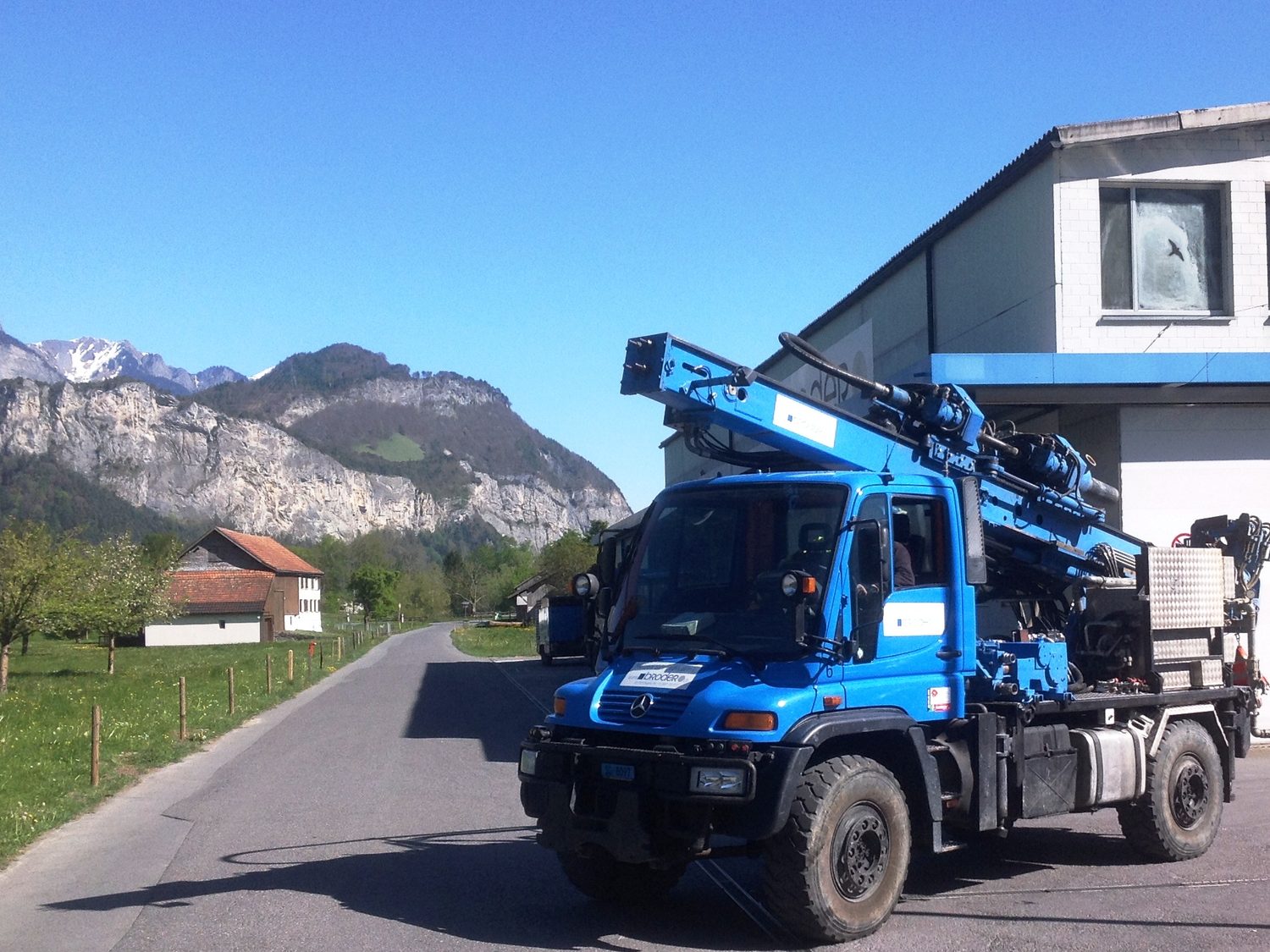

Unimog U500L
Die Broder-Signatur: Unimog-Chassis mit eigenkonstruiertem Bohrmast. Strassentauglich und autark.
- Trägerfahrzeug
- Mercedes-Benz Unimog U500L
- Ausführung
- Eigenbau Broder AG
- Spezialität
- Strassentauglich · autark · rasch vor Ort

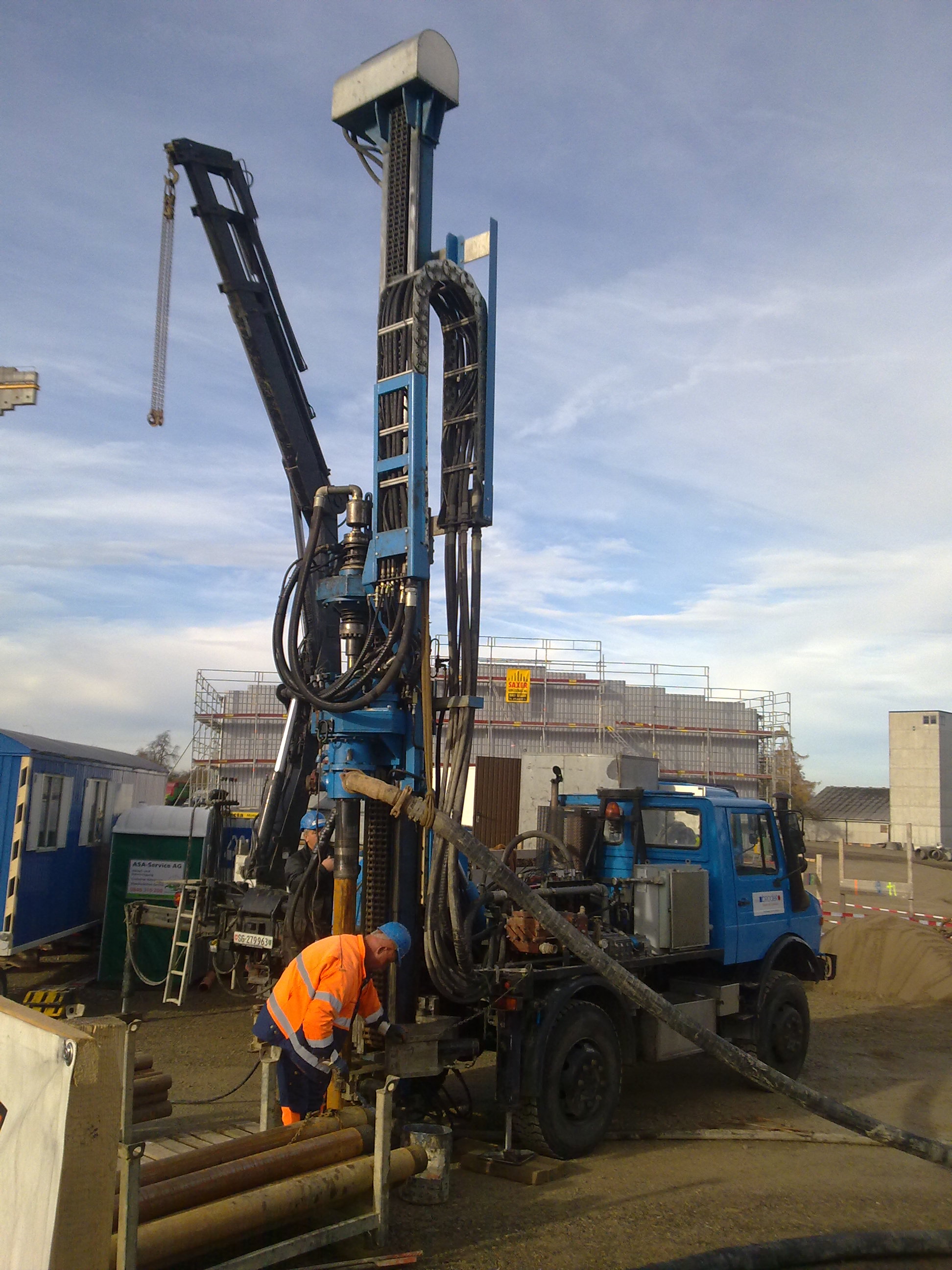

Unimog U2450
Leistungsvariante der Unimog-Plattform - höhere Vortriebsleistung für anspruchsvolle Bohrungen.
- Trägerfahrzeug
- Mercedes-Benz Unimog U2450
- Ausführung
- Eigenbau Broder AG
- Spezialität
- MFH · urbanes Gelände · schnelle Mobilisierung

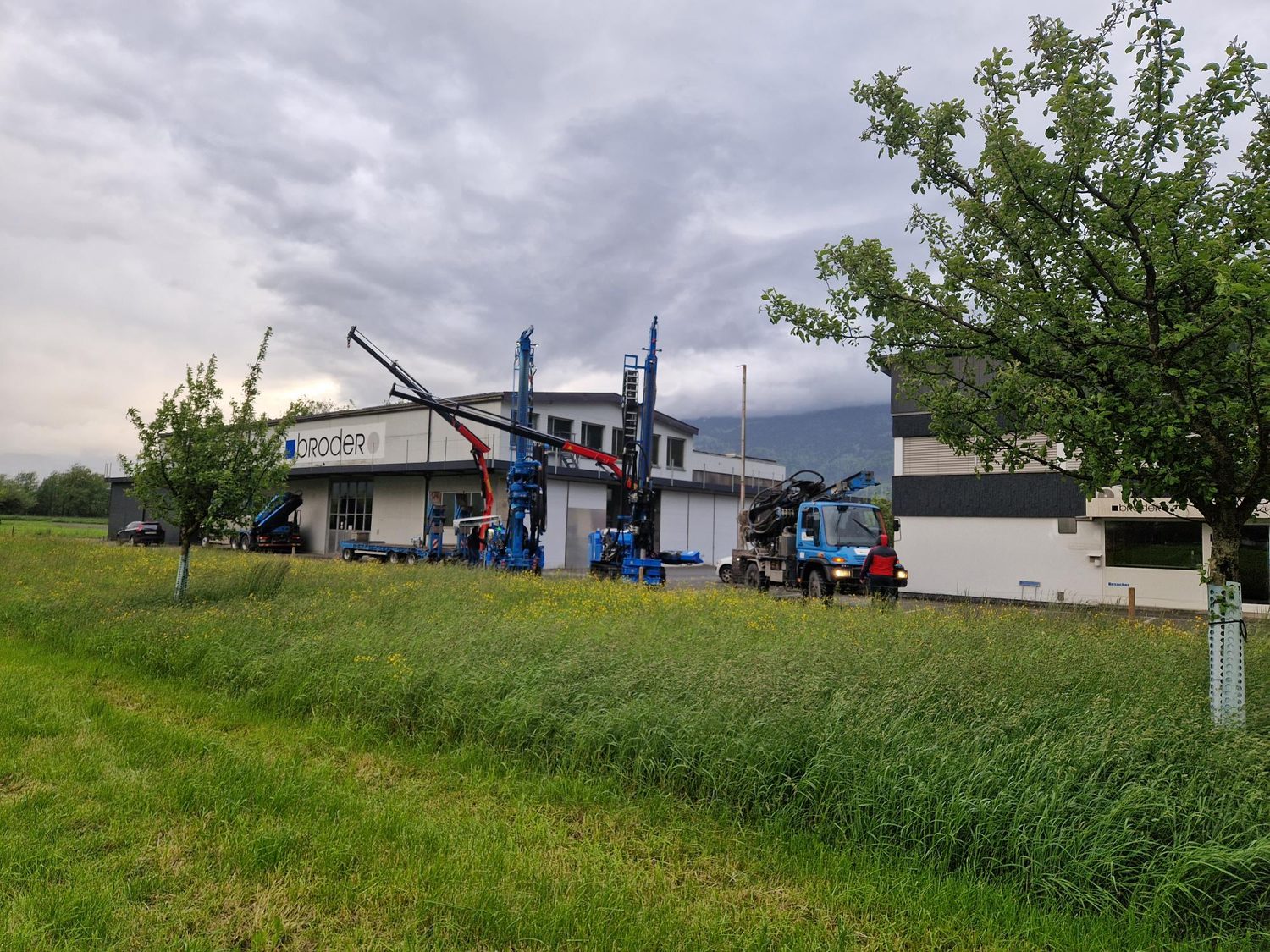

Jede Anlage wird in Sargans eingefahren, gewartet und bei Bedarf umgebaut. Begleitet von Lastwagen (9–12 m · bis 36 t), Kompressoren, Muldenlieferanten (Welaki), Saugwagen (14 m³) und der Obermann-Pumpe VS 110-1-G/D - Q-Max 170 l/min, P-Max 100 bar, Antrieb 24 kW.

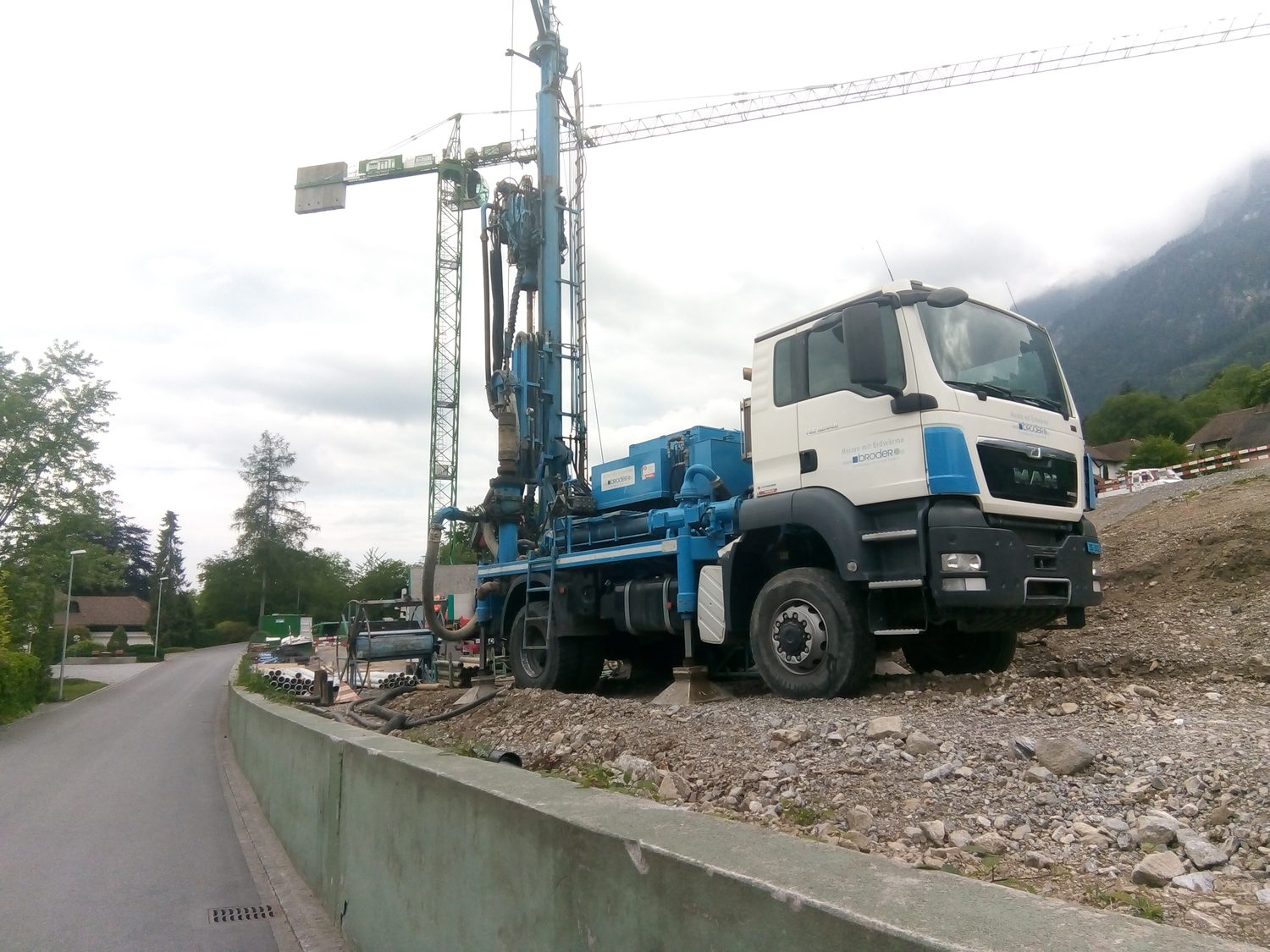

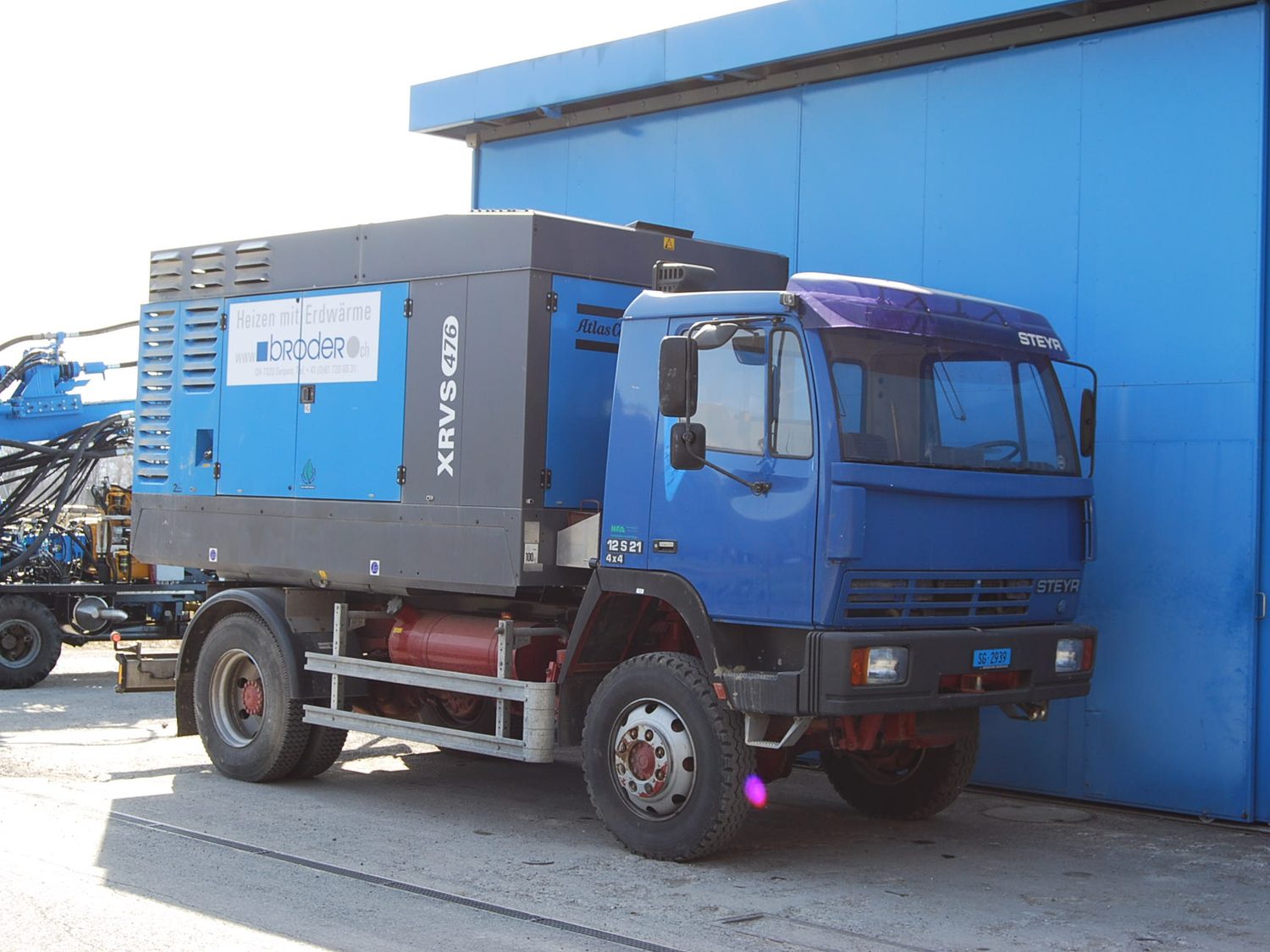

Fuhrpark & Geräte
Ein Fahrzeug für
jeden Untergrund.

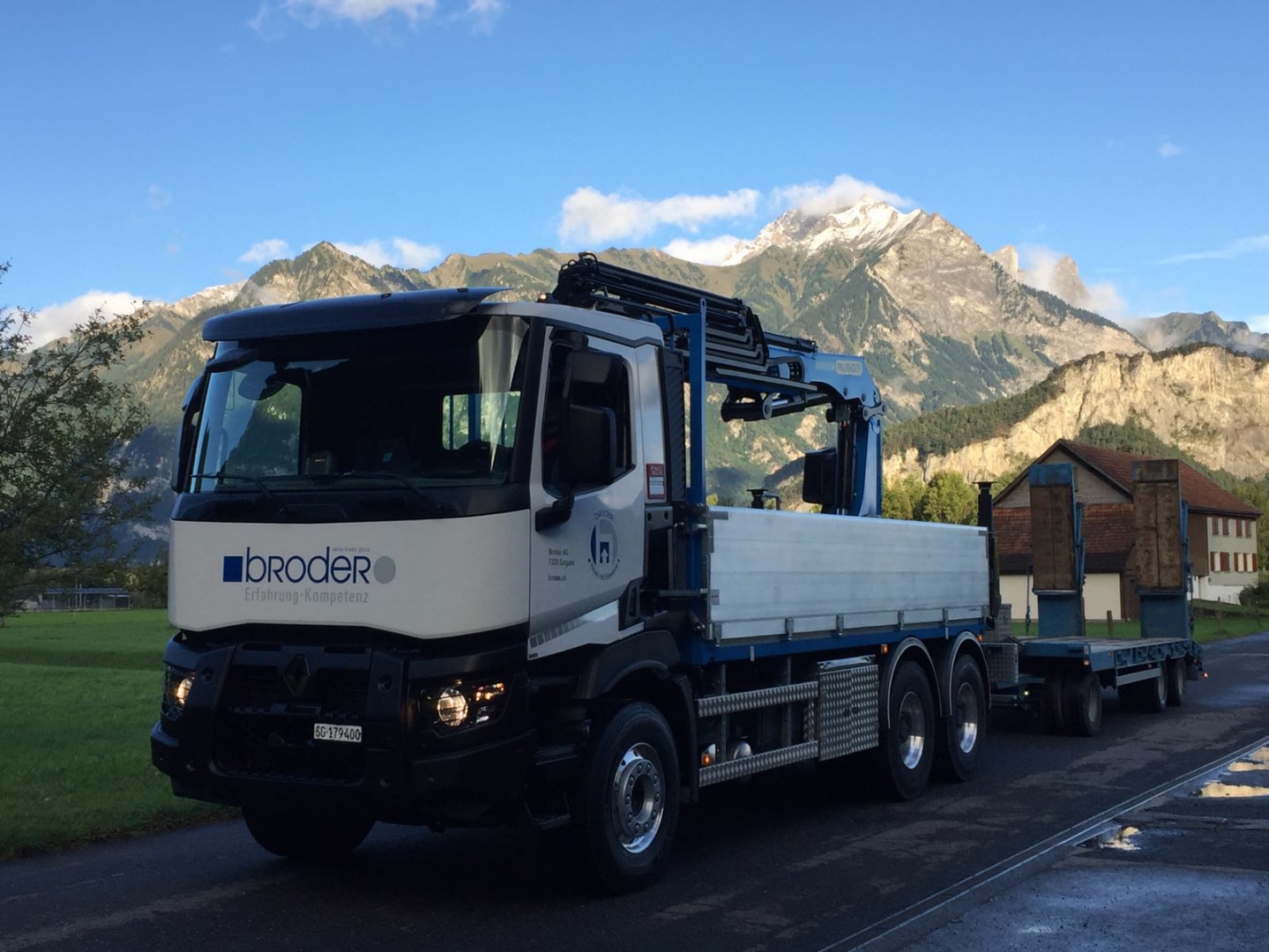

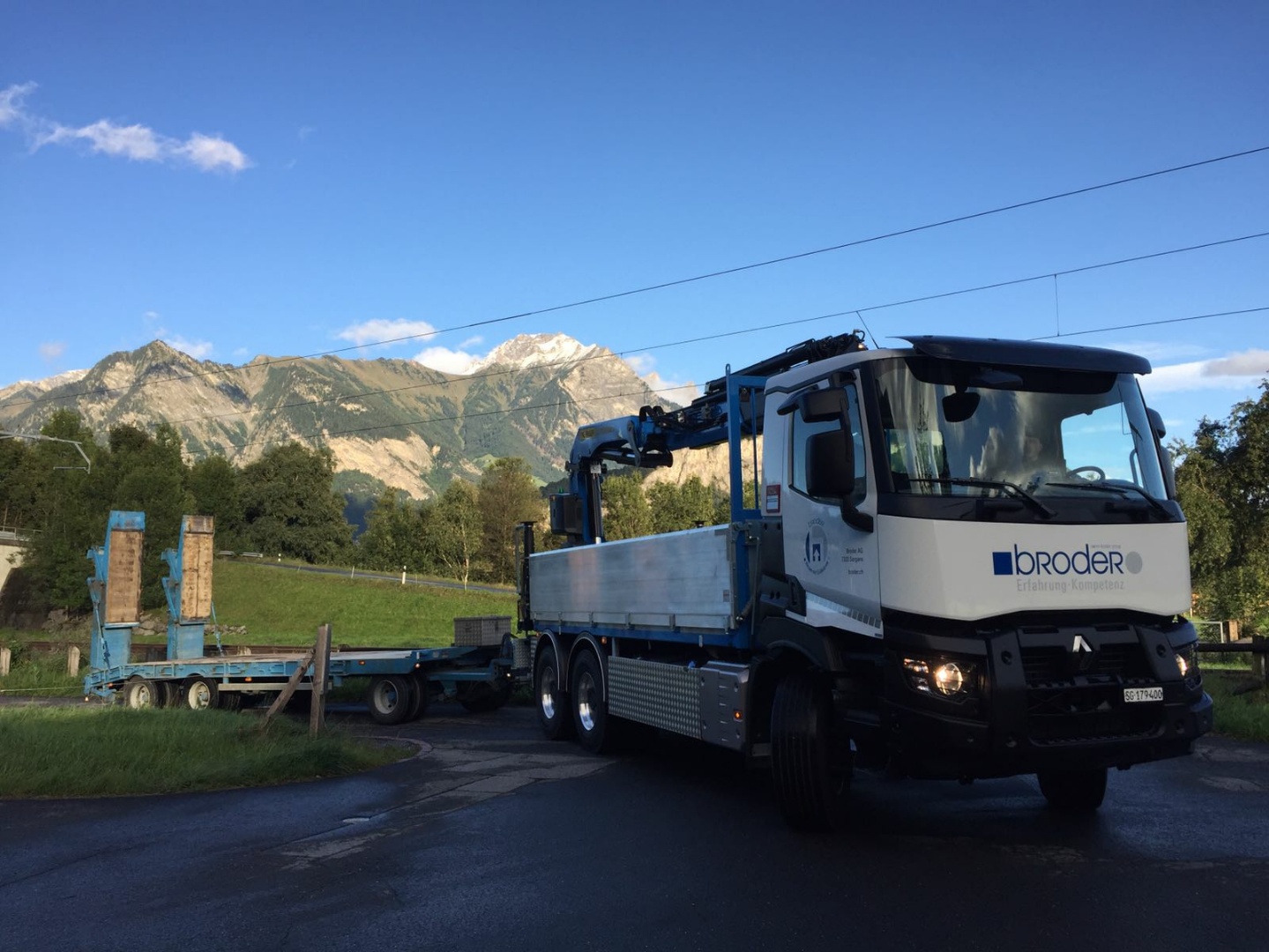

Vom Schwerlast-Renault bis zum Aebi-Transporter mit Bohrmast. Wir kommen dort hin, wo andere nicht hinkommen - und haben das passende Gerät dabei.
Materialien & Hersteller
Mit wem wir arbeiten.
-
Jansen
Schweizer Hersteller aus Oberriet · PE 100 RC · Doppel-U-Sonden bis 400 m · unser Standardlieferant für CH-Projekte.
-
HakaGerodur
Schweizer Marke · vernetzt PE 100 RC · spezialisiert auf rissstop-resistente Geothermierohre · für Sondertiefen.
-
Brugg Pipes
Vorisolierte PE-X-Verbundrohre · für Horizontalverbindungen über lange Strecken · weniger Wärmeverlust.
-
algeo
Schweizer Geothermie-Spezialist · Erdwärmesonden & Bohrtechnik · Eigenentwicklungen: diffusionsdichte Sonden, Tiefen bis 1000 m.
Produktzertifizierungen
Geprüft. Zertifiziert. Dokumentiert.
Jede Bohrung, jede Sonde, jede Verfüllung erfüllt die einschlägigen Schweizer und europäischen Normen. Hier die wichtigsten Zertifikate und Standards, auf die wir uns berufen.
-
SIA
SIA 384/6
Schweizer Norm für Erdwärmesonden. Dimensionierung, Ausführung und Betrieb gemäss aktueller Ausgabe.
-
FWS
Gütesiegel Erdwärmesonden FWS
Auszeichnung der Fachvereinigung Wärmepumpen Schweiz für Qualität und Sorgfalt im Bohrbetrieb.
-
PE 100 RC
Sondenmaterial PE 100 RC
Diffusionsdichtes, vernetztes Polyethylen — mindestens 50 Jahre Lebensdauer nach SIA 384/6, herstellerseitig bis zu 100 Jahre Material.
-
SVGW
Gewässerschutz
Verfahren und Verfüllung nach SVGW- und kantonalen Gewässerschutzvorgaben. Lückenlose Bohrlochdokumentation.
Unser Garantieversprechen
Worauf Du Dich verlassen kannst.
Wir bauen Anlagen, die uns überleben — und stehen entsprechend dafür gerade. Drei Versprechen, die seit 1961 jede Übergabe begleiten.
SIA-konform & dokumentiert
Jede Bohrung wird vermessen, jede Druckprüfung protokolliert. Bohrlochdokumentation, Verfüllprotokoll, Übergabebericht — alles archiviert.
Ein Ansprechpartner
Von der Bewilligung bis zur Inbetriebnahme bleibst Du bei einer Person. Sargans, persönlich, ohne Callcenter — vor Ort erreichbar.
Generationen-Garantie
Auf Sonde und Verfüllung geben wir die SIA-konformen Garantien — ausgelegt auf mindestens 50 Jahre nach SIA 384/6, das Material PE 100 RC auf bis zu 100 Jahre. Die Wärmepumpe ist tauschbar, die Sonde bleibt.
