Zwischen Bohrloch und Wärmepumpe liegt die Verbindungsleitung - frosttief im Boden, bei Bedarf vorisoliert, druckgeprüft. Das Stück, das niemand sieht, und ohne das nichts läuft. Heizen oder Kühlen — die Leitung kann beides.

Die Reise der Wärme

Fünf Stationen.
Ein Kreislauf.

Scroll mit - von der Tiefe bis ins Wohnzimmer. Fünf Etappen, die jedes Erdwärme-Projekt durchläuft.

01 · Quelle Erdwärmesonden bis 500 m tief · zwei U-Rohre im Bohrloch

02 · Weg Verbindungsleitung frostsicher bei 1.2 m · bei Bedarf vorisoliert · druckgeprüft

03 · Eintritt Mauerdurchführung dicht & druckfest ins Haus geführt

04 · Herz Wärmepumpe 10 °C Erdwärme wird zu 45 °C Heizenergie · im Sommer kühlt sie

05 · Ziel Wärme im Haus Boden, Wand, Decke · konstant · leise · sauber

Technische Tiefe

Material, Druck, Frosttiefe.

Die Verbindungsleitung ist das Stück Anlage, das man am wenigsten sieht — und am sorgfältigsten plant. PE 100 RC, bei Bedarf vorisoliert, druckgeprüft nach SIA 384/6.

Rohrmaterial

PE 100 RC

Vernetzt · diffusionsdicht · Lebensdauer ≥ 50 Jahre nach SIA 384/6

Standard-Dimension

Ø 50 mm

Vom Sondenkopf bis zum Verteiler-Sammler · auch Ø 32 / 40 / 63 mm möglich

Druckklasse

PN 16 / SDR 11

Standard · für tiefe Sondenfelder PN 20 / SDR 9

Verlegetiefe

1.2 m

Unter der Schweizer Frosttiefe · regional variierend 0.8 – 1.2 m

Vorisolierung

PUR-Schaum

20 – 30 mm Dämmung · minimiert Wärmeverluste auf der Strecke

Druckprüfung

3 bar · 30 min

Nach SIA 384/6 · vor Inbetriebnahme · protokolliert

Wärmeträger

Wasser oder Sole 20 – 30 %

Reines Wasser oder Wasser-Glykol-Gemisch · Frostschutz bis −10 °C · Korrosionsschutz

Verteiler-Sammler

Kunststoff (PE)

Hydraulischer Abgleich · Spülarmaturen · ein Kreis pro Sonde

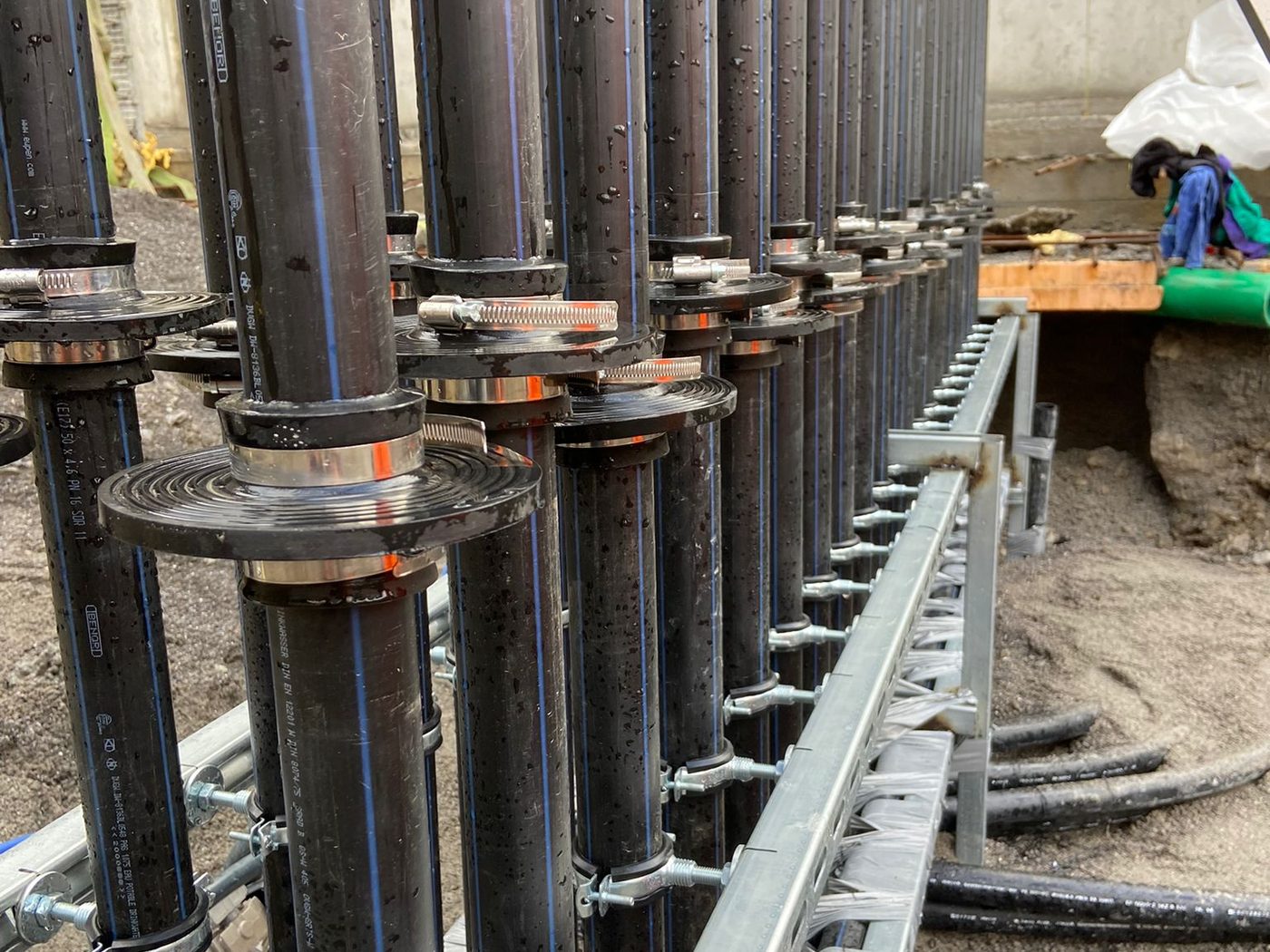

Mauerdurchführung

Dicht, druckfest, frostsicher.

Pressdichtung — Edelstahl-Manschette, druckwasserdicht bis 0.5 bar (statischer Wasserdruck bis 5 m über Sohlplatte).
Frostsicher — Übergang Erdreich → Wand dämmt zwischen 0 °C aussen und ≥ 10 °C innen.
Vorlauf / Rücklauf getrennt durchgeführt — beide Leitungen bei Bedarf vorisoliert, druckgeprüft mit 3 bar.
Nicht zu unterschätzen — falsch ausgeführt: Wassereintritt, Wärmebrücke, Schimmel. Wir setzen ausschliesslich zertifizierte Systeme.

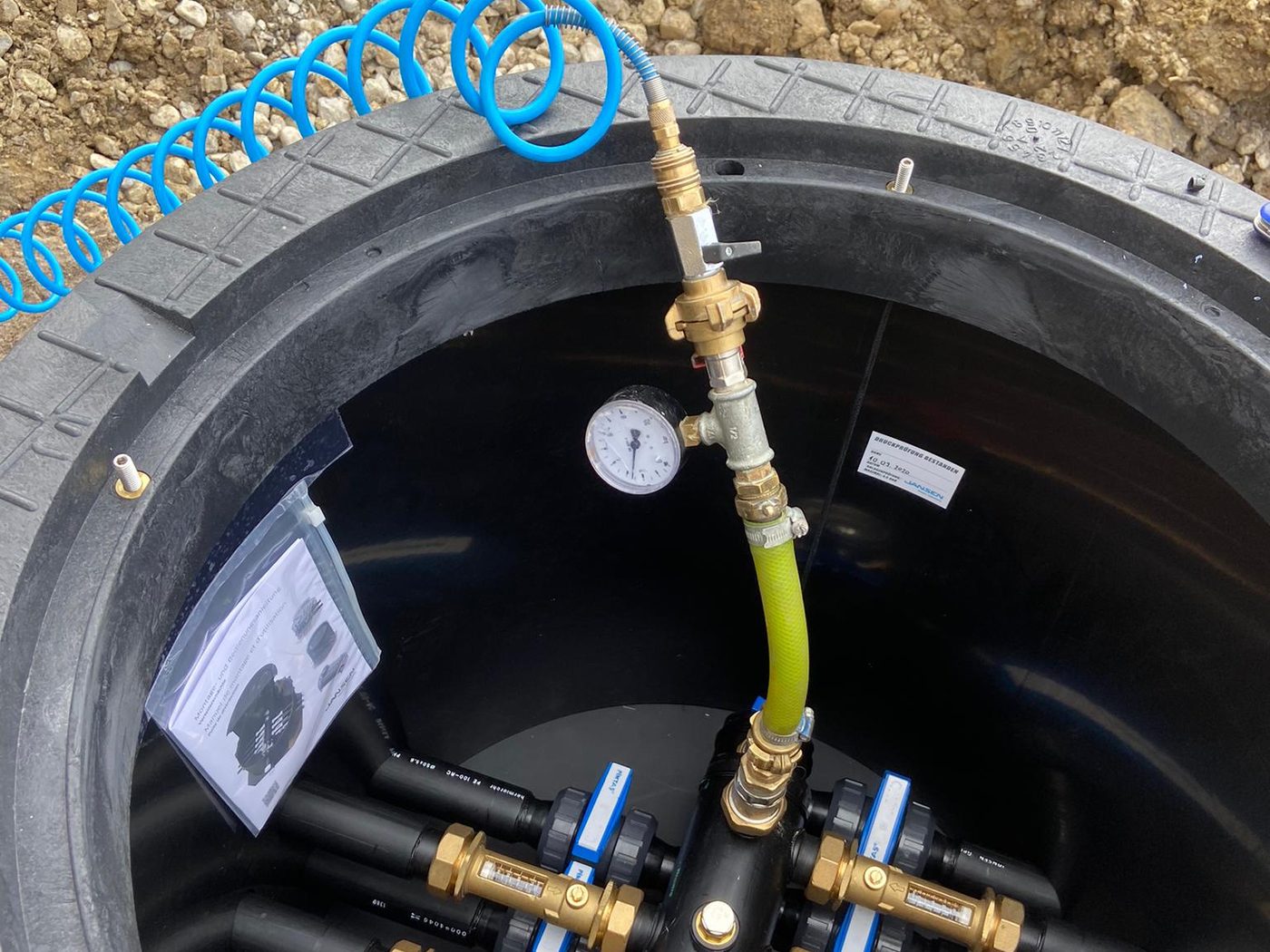

Druckprüfung nach SIA 384/6

In drei Schritten dicht.

01
Vorprüfung mit Wasser bei 3 bar · 30 Min · Sichtkontrolle aller Verbindungen.
02
Hauptprüfung Druckhaltetest 30 Min — zugelassener Druckabfall maximal 0.1 bar.
03
Protokoll & Übergabe mit Prüfdruck, Temperatur, Dauer, Sichtbefund — Teil der Übergabedokumentation.

Wärmeträger

Sole — der unsichtbare Held.

Grundmedium

Wasser oder Wasser-Glykol

20 – 30 % Propylenglykol · biologisch abbaubar · nicht toxisch

Frostschutz

bis −10 °C

Bei 20 – 30 % Konzentration · ausreichend für Schweizer Verhältnisse

Korrosionsschutz

Additive

Stahl- und Buntmetall-Inhibitoren · pH-stabilisiert

Wartung

alle 5 Jahre

Konzentrations- und pH-Kontrolle · ggf. Nachfüllung

Trassen-Planung

Mindestabstände im Untergrund.

Fremdsystem	Mindestabstand	Quelle
Elektrische Kabel	≥ 0.5 m	SVGW · NIN
Wasserleitungen (Trinkwasser)	≥ 0.4 m	SVGW W1
Gasleitungen	≥ 0.4 m horizontal · ≥ 0.2 m vertikal	SVGW G1
Bäume (Stammachse)	≥ 1.0 m	SIA 318
Hauswand / Fundament	≥ 0.5 m	Best Practice
Kanalisation	≥ 0.4 m	SVGW W3
Min. Biegeradius Ø 50 mm	≥ 500 mm	Hersteller-Datenblatt

Bei Kreuzungen mit anderen Medien werden Mantelrohre oder Trennplatten eingesetzt. Bei abweichender Geologie (z. B. Felsband) kann der Biegeradius angepasst werden.

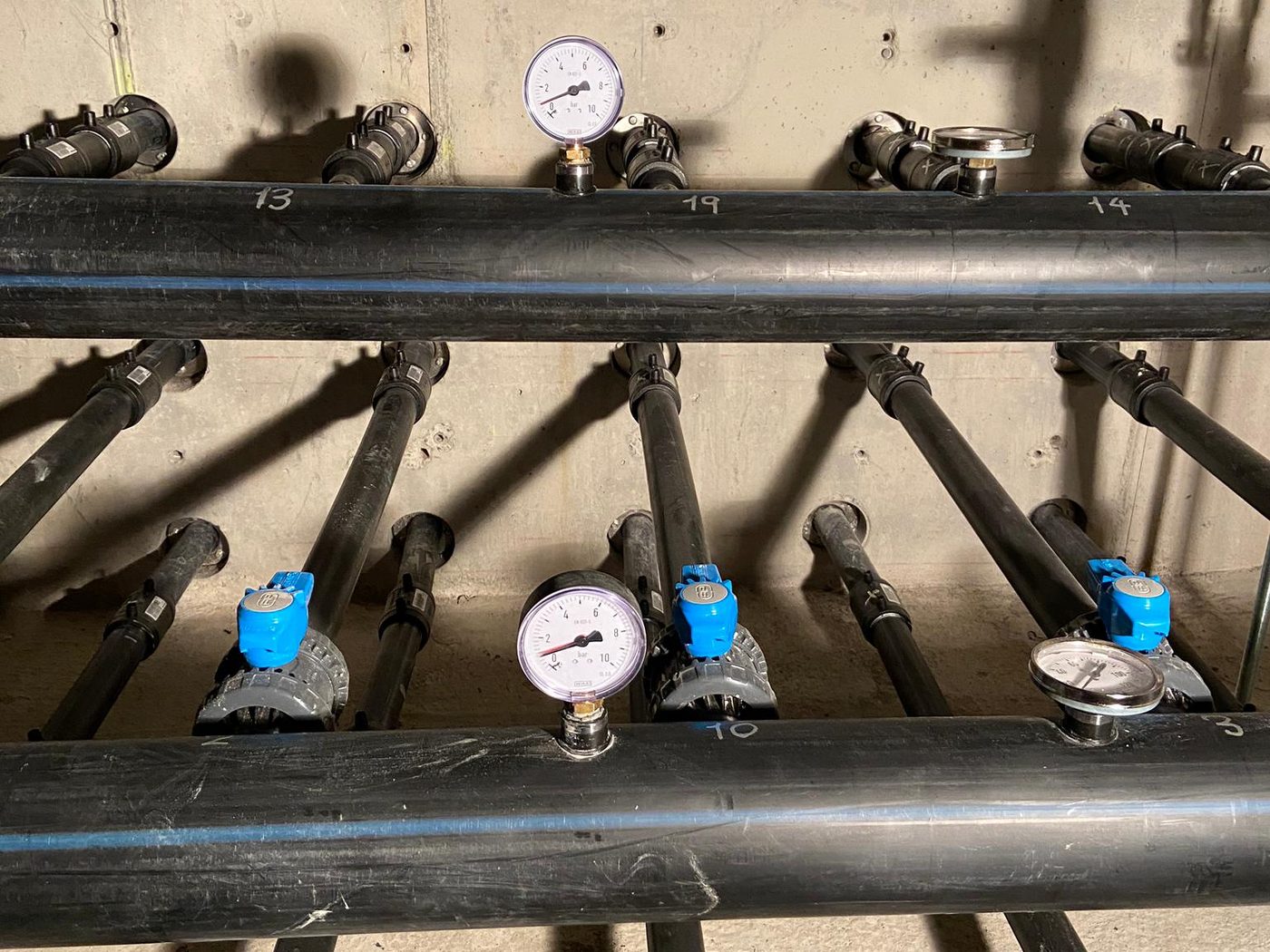

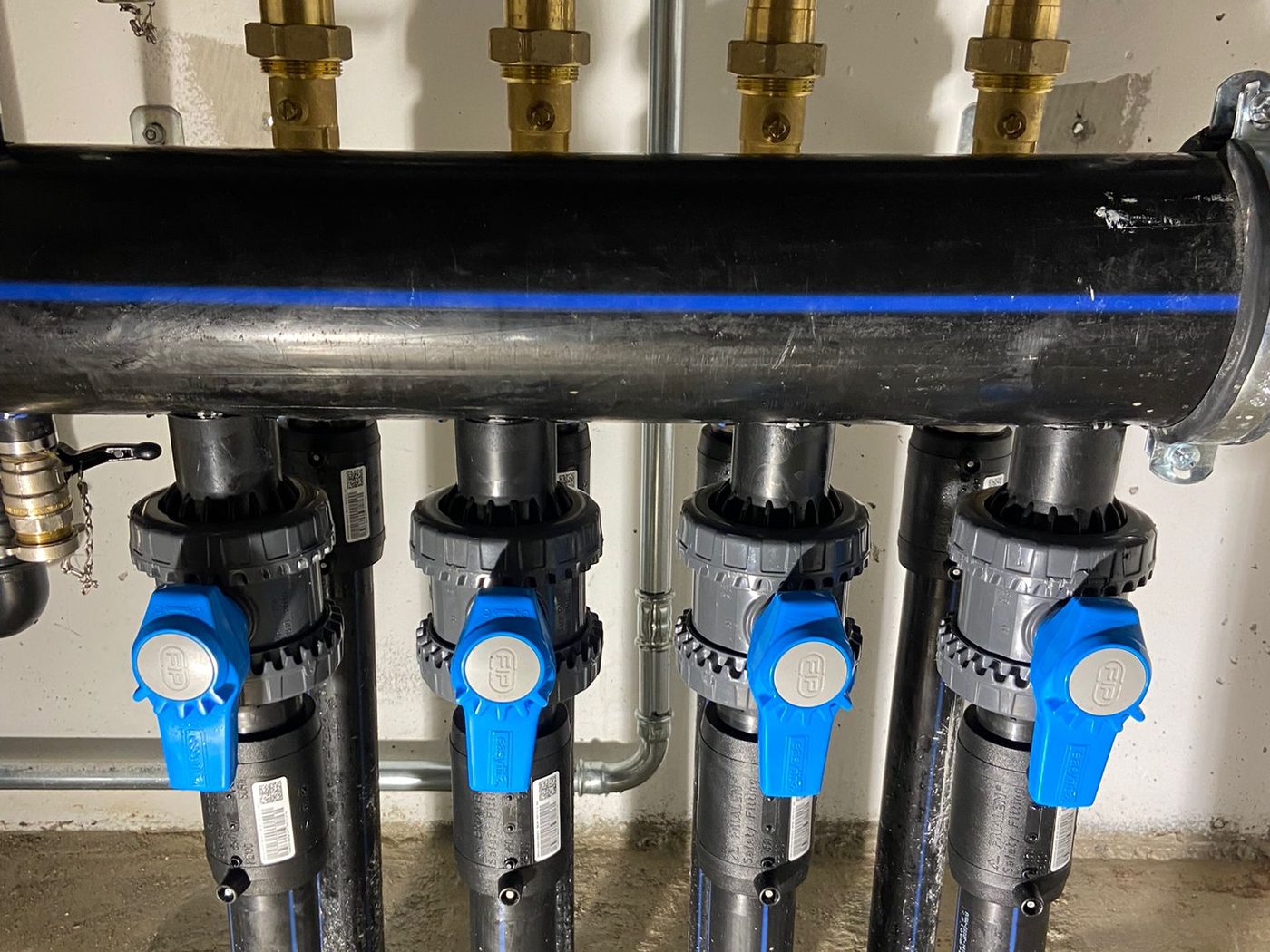

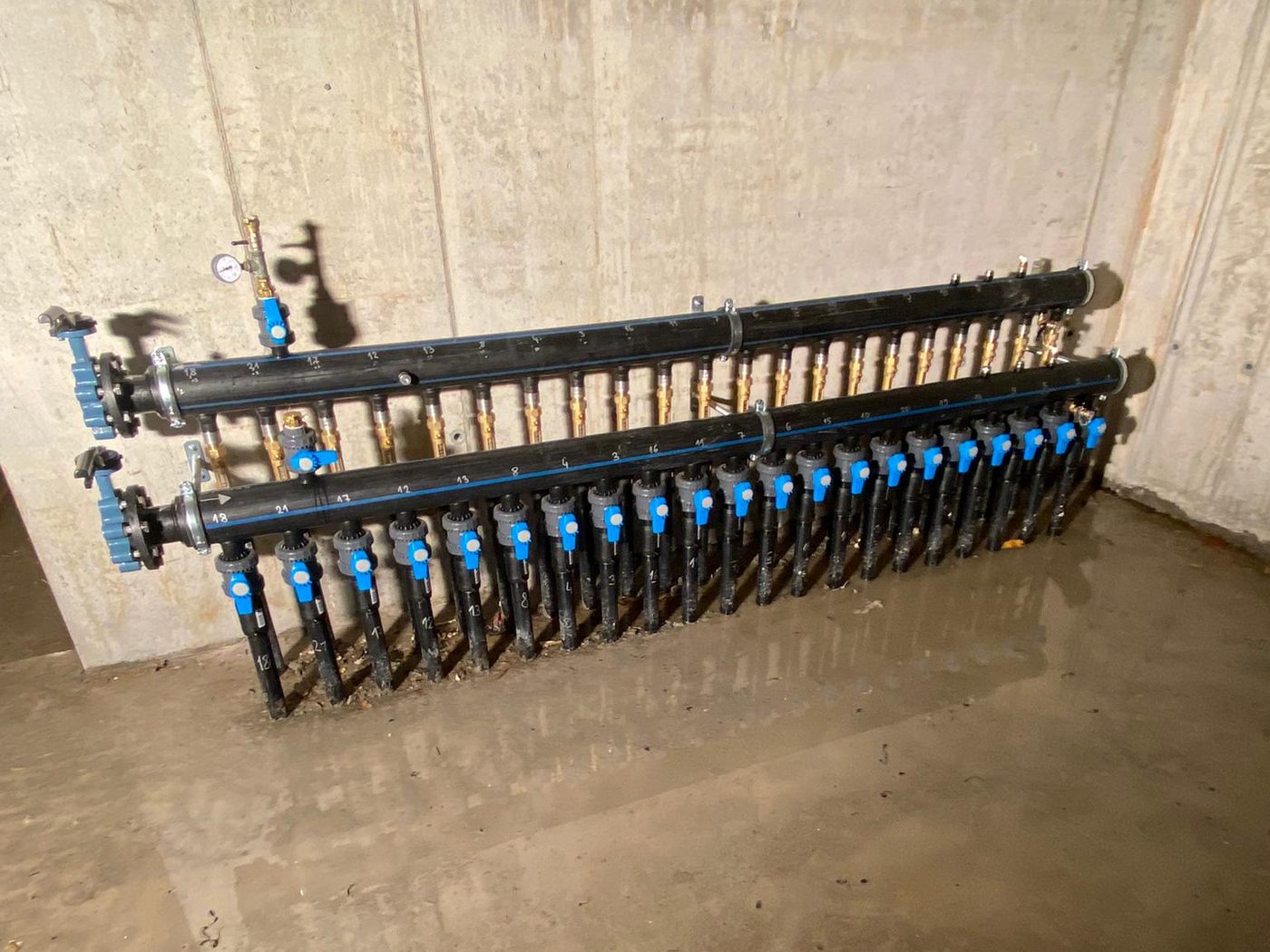

Verteiler-Sammler

Das Herz der Hydraulik.

Material · PE — korrosionsfest, kondenswassersicher
Aufbau · ein Strang pro Sonde, paralleles Verteilen
Spülarmaturen · zur Inbetriebnahme und Reinigung jedes Kreises einzeln
Entlüfter · manuell am höchsten Punkt · optional
Manometer · Druckkontrolle aller Vor- und Rückläufe · optional
Absperrhähne · jeden Kreis einzeln absperrbar (Wartung, Reparatur)

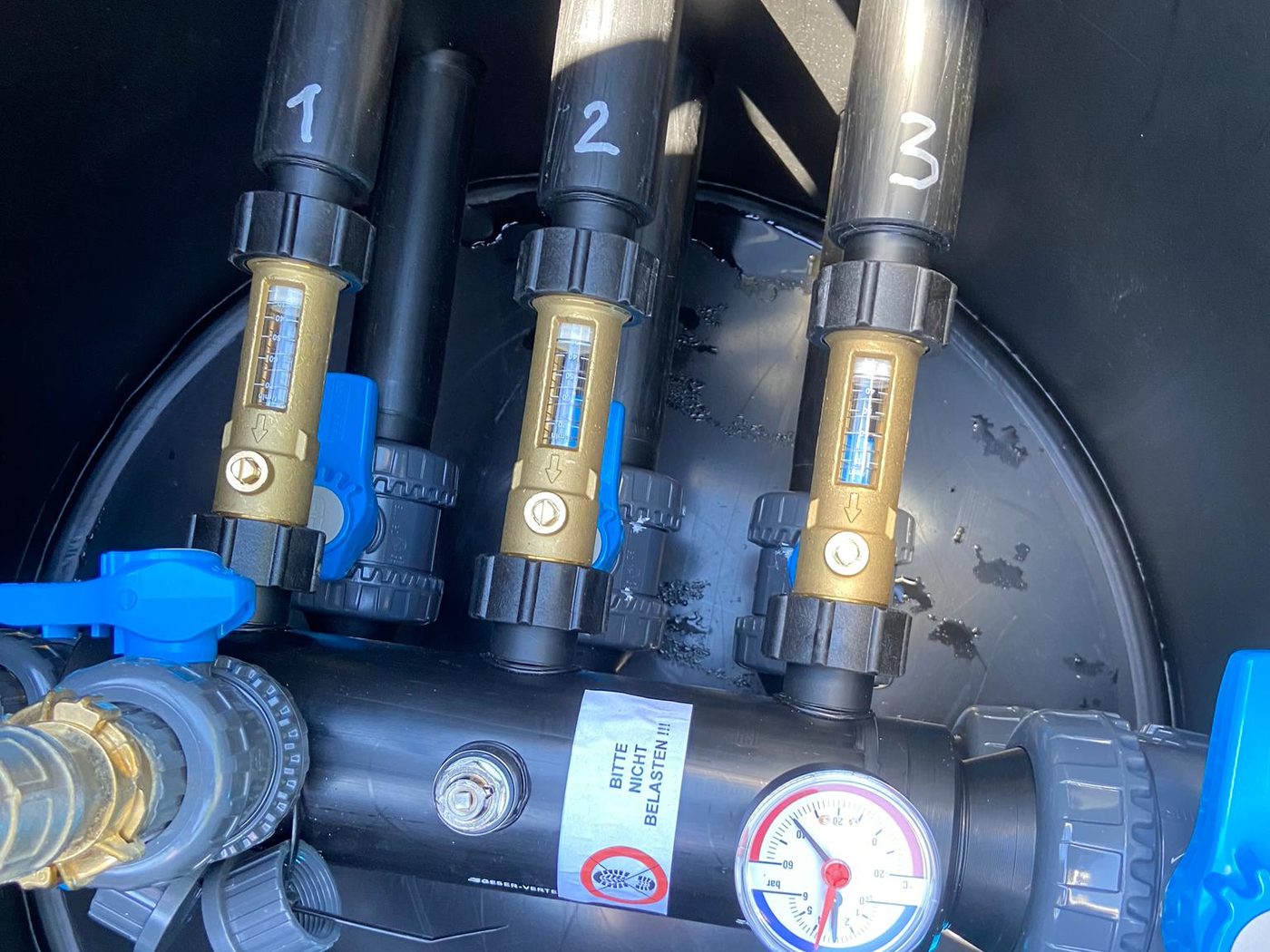

Hydraulischer Abgleich · Inline-Setter oder Strangregler an jedem Kreis
Wärmemengenzähler · optional für Monitoring der Anlagenleistung

≤ 0.2 KTemperaturunterschied zwischen Kreisen nach Abgleich

10 – 20 %höhere Effizienz durch korrekten hydraulischen Abgleich

≥ 50 JahreLebensdauer Kunststoff-Verteiler · wartungsarm

Praxis-Beispiel

Horizontalverbindung Ø 32–63 mm.

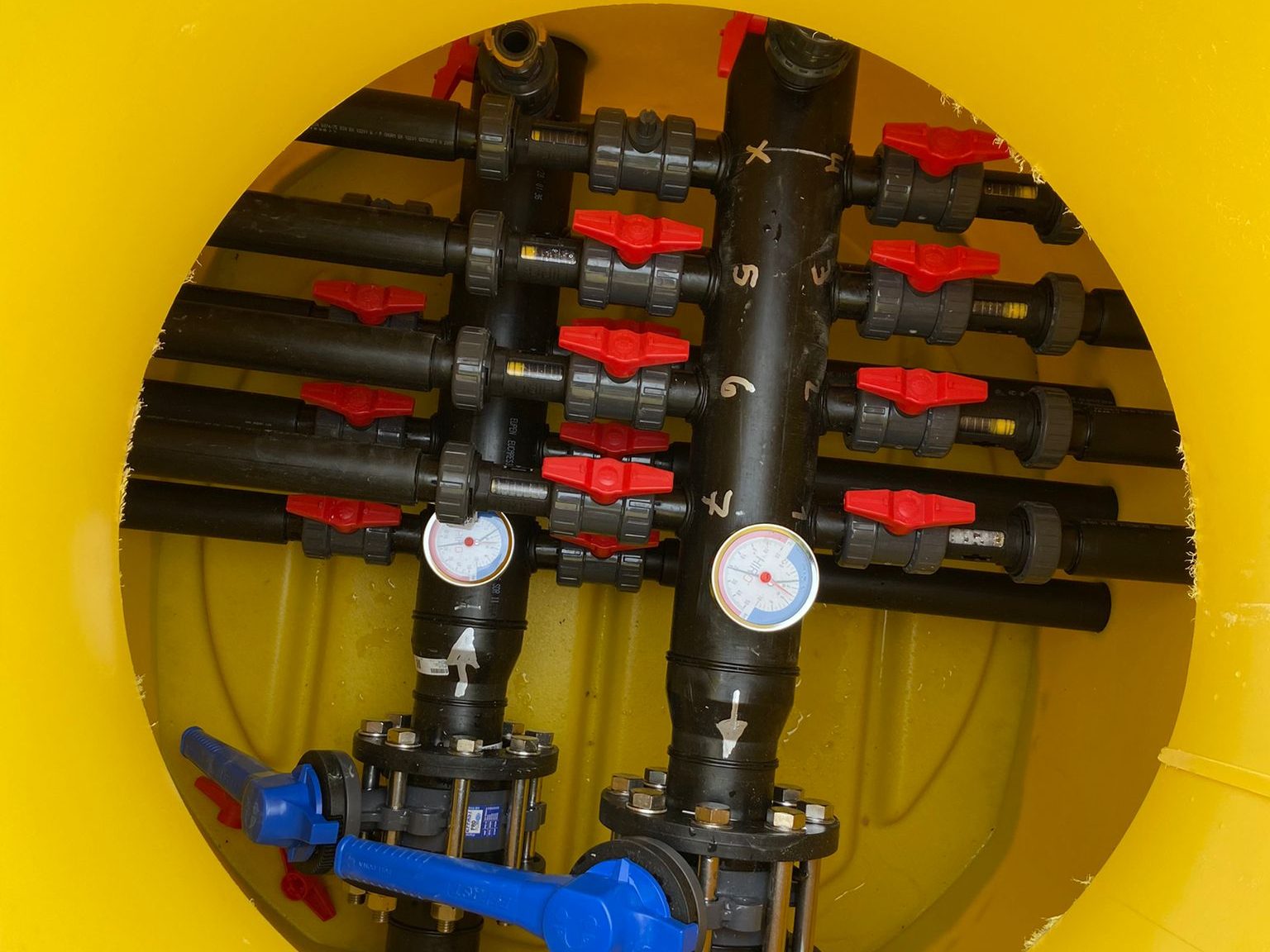

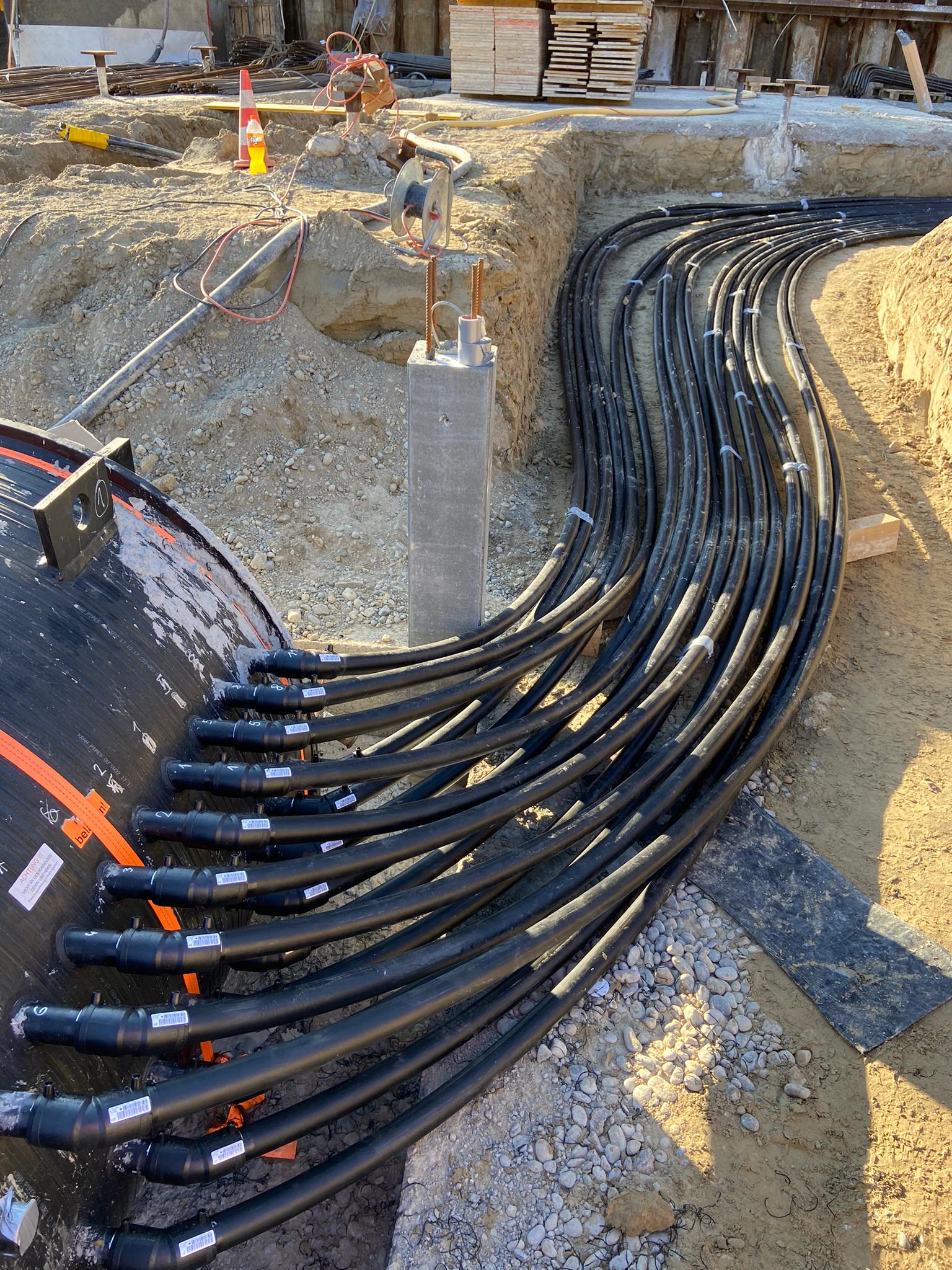

EWS-Verbindungsleitungen am Verteilerschacht

Diverse Standorte

EWS-Horizontalverbindung · Ø 32–63 mm

Unser Horizontalanschluss: Rohre vom Sondenfuss bis zum Verteiler-Sammler — Dimension je nach Anlage Ø 32–63 mm. Eingesetzt in dutzenden Sondenfeldern — vom Einfamilienhaus bis zum Quartiersbau.
